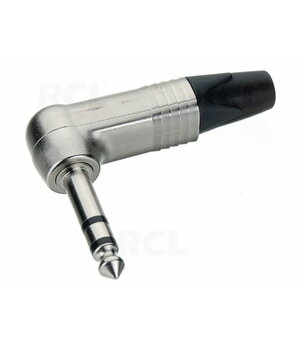

🔌 NEUTRIK NP3RX — 6,35 mm (1/4") TRS kampinis kištukas (3 kontaktų)

NEUTRIK NP3RX – tai profesionalus 3 polių (Tip/Ring/Sleeve) 6,35 mm kampinis (90°) telefono tipo kištukas, skirtas patikimiems garso kabeliams, sceninėms jungtims ir intensyviam naudojimui. Tai „Plug X / PX“ serijos sprendimas su metalo korpusu ir NEUTRIK chuck tipo kabelio fiksavimo sistema, užtikrinančia tvirtą kabelio laikymą bei gerą elektromagnetinį ekranavimą.

---

✅ Savybės ir privalumai

• 🧱 Viso metalo korpusas – didesnis atsparumas, geresnė EMI apsauga.
• 📏 Ypač plonas korpusas – pritaikytas didelio tankio lizdų panelėms.
• 🛠️ Liejamas (diecast) korpusas – patvarus, atsparus mechaniniams smūgiams.
• 🔒 Chuck tipo įtempimo nuėmiklis – patikimas kabelio fiksavimas ir apsauga nuo traukimo.
• 🎯 Tiksliai apdirbtas vientisas kontaktas (be kniedžių) – mažesnė užkibimo / lūžimo rizika jungiant į lizdą.

---

⚙️ Techniniai parametrai (gamintojo duomenys)

produktas: NEUTRIK NP3RX
jungties_tipas: 6,35 mm (1/4") TRS, 3 polių, kampinis, male
kontaktai: Tip / Ring / Sleeve kontaktų_tvirtinimas: litavimas (solder contacts)

elektriniai_parametrai:
vardinė_įtampa: < 50 V
dielektrinis_stipris: 1 kVdc
izoliacijos_varža: > 2 GΩ (pradinė)
kontakto_varža: priklauso nuo sujungiamo lizdo
vardinė_srovė_vienam_kontaktui: priklauso nuo sujungiamo lizdo

mechaniniai_parametrai:
kabelio_išorinis_skersmuo: 4–7 mm
laidininko_skerspjūvis: 1 mm² (18 AWG)
tarnavimo_laikas: > 1000 sujungimų

aplinka:
temperatūros_intervalas: -20 °C … +65 °C
standartai: IEC 60603-11 / EIA RS-453
litavimo_kokybė: atitinka IEC 68-2-20

medžiagos:
kontaktai: žalvaris (CuZn39Pb3)
kontaktų_danga: 2 µm Ni (Su)
korpusas: cinko lydinio liejinys (ZnAl4Cu1)
korpuso_danga: nikelis
įvorė: POM + PU
įdėklas: PA 6.6 (30 % stiklo pluošto)
įtempimo_nuėmiklis: POM
````

---

📏 Matmenys (pagal brėžinį)

• Bendras ilgis: min. 61,3 mm
• Aukštis (L formos): 51,97 mm
• Kištuko skersmuo: Ø 6,3 mm
• Korpuso skersmuo (priekyje): Ø 15,4 mm
• Korpuso skersmuo (gale): Ø 14,8 mm

---

🎚️ Pritaikymas

• 🎸 Instrumentiniai kabeliai (gitara/bosas), studijiniai ir sceniniai kabeliai
• 🎛️ Garso pultai, stiprintuvai, stage box / multikoriai („snakes“)
• 🧩 Patchbay / jackfield sistemos, kur svarbus didelis jungčių tankis

---

🧰 Montavimo pastabos

• Prieš litavimą užmauti korpusą/įvorę ant kabelio.
• Laidininkus lituoti prie Tip / Ring / Sleeve kontaktų.
• Užveržti chuck fiksatorių, kad kabelis būtų patikimai prispaustas.

---
