🎧 NEUTRIK NP3X-BAG

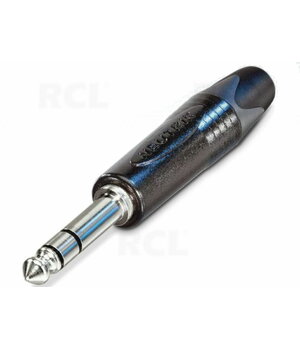

NEUTRIK NP3X-BAG – tai profesionalus 3 kontaktų 1/4" (6,35 mm) kištukas su nikeliuotais kontaktais ir juodos spalvos korpusu, skirtas patikimam garso signalų perdavimui profesionalioje ir pusiau profesionalioje įrangoje. Modelis priklauso Neutrik PX / Plug X serijai ir yra sukurtas kaip patobulintas ankstesnės C serijos tęsinys.

Šis kištukas išsiskiria itin siauru 14,5 mm korpusu, todėl puikiai tinka tankiai išdėstytoms lizdų panelėms, kur svarbus kompaktiškumas. Gamintojas taip pat akcentuoja unikalią Neutrik chuck tipo įtempimo nuėmimo sistemą, kuri užtikrina patikimą kabelio fiksavimą ir apsaugą nuo tempimo apkrovų. Kištuko konstrukcijoje naudojamas tiksliai apdirbtas vientisas antgalio kontaktas be kniedžių, padedantis išvengti užsikabinimo lizde ir antgalio pažeidimo.

NP3X-BAG pritaikomas įvairioms užduotims: instrumentų kabeliams, gitarų jungtims, garso kabeliams, stage box sistemoms, stiprintuvams, garsiakalbiams ir maišymo pultams.

✨ Pagrindiniai privalumai

• ✅ 3 polių 1/4" (6,35 mm) profesionalus phone plug tipo kištukas
• ✅ Nikeliuoti kontaktai
• ✅ Juodai dengtas metalinis korpusas
• ✅ Labai siauras korpusas – tik 14,5 mm
• ✅ Tinka lizdų laukams su 15,88 mm lizdų žingsniu
• ✅ Chuck tipo kabelio fiksavimas patikimam įtempimo nuėmimui
• ✅ Vientisas preciziškai apdirbtas kontaktas
• ✅ Patrauklus ir patogus naudoti dizainas
• ✅ Litavimo kontaktai

🛠️ Techniniai parametrai

Produkto tipas

• Modelis: NP3X-BAG
• Jungties tipas: Plug
• Lytis: male
• Kontaktų skaičius: 3 poliai
• Kištuko formatas: 1/4" / 6,35 mm

Elektriniai parametrai

• Pereinamoji varža: priklauso nuo sujungiamo lizdo
• Dielektrinis atsparumas: 1 kVDC
• Izoliacijos varža: > 2 GΩ (pradinė)
• Nominali srovė vienam kontaktui: priklauso nuo sujungiamo lizdo
• Nominali įtampa: < 50 V

Mechaniniai parametrai

• Tinkamas kabelio išorinis skersmuo: 4–7 mm
• Tarnavimo ciklai: > 1000 sujungimų
• Laidininko skerspjūvis: 1 mm²
• AWG: 18 AWG
• Jungimo būdas: lituojami kontaktai

Medžiagos

• Įvorė / chuck dalis: Polyacetal (POM) + PU
• Kontaktų padengimas: 2 µm Ni (Su)
• Kontaktų medžiaga: žalvaris (CuZn39Pb3)
• Įdėklas: poliamidas (PA 6.6, 30 % GR)
• Korpusas: cinko liejinys (ZnAl4Cu1)
• Korpuso danga: KTL coating
• Įtempimo nuėmimo detalė: Polyacetal (POM)

Aplinkos ir standartų informacija

• Standartų atitiktis: IEC 60603-11 / EIA RS-453
• Lituojamumas: atitinka IEC 68-2-20
• Darbinė temperatūra: -20 °C iki +65 °C

🔌 Montavimo informacija

Gamintojo surinkimo instrukcijoje nurodoma, kad kabelis paruošiamas litavimui, laidai prilituojami prie kontaktų, po to užmaunama chuck tipo fiksavimo detalė ir korpusas galutinai užveržiamas. Jei naudojamas kabelis, kurio išorinis skersmuo yra didesnis nei 5,50 mm, reikia nulaužti atitinkamą chuck detalės dalį.

📦 Kur tinka naudoti

• 🎸 gitarų ir instrumentų kabeliams
• 🎚️ garso aparatūrai ir maišymo pultams
• 🔊 stiprintuvams ir garsiakalbių sistemoms
• 🎛️ stage box ir patch panel sprendimams
• 🎼 profesionalioms ir studijinėms audio instaliacijoms

📝 Santrauka

NEUTRIK NP3X-BAG yra tvirtas, profesionalus ir kompaktiškas 6,35 mm TRS tipo kištukas, skirtas aukštos kokybės garso jungtims. Dėl siauro korpuso, patikimo chuck tipo įtempimo nuėmimo ir tikslios kontaktų konstrukcijos šis modelis yra tinkamas tiek sceninei, tiek studijinei, tiek instaliacinei audio technikai. ```
