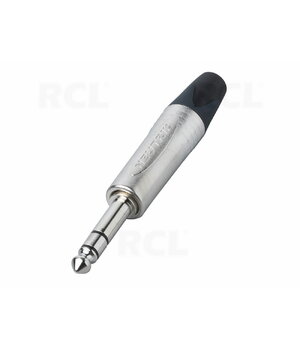

🔌 NEUTRIK NP3X

Trumpas aprašymas

NEUTRIK NP3X – tai profesionalus 3 kontaktų 1/4" (6,35 mm) kištukas garso įrangai, skirtas patikimam signalų perdavimui įvairiose profesionaliose ir pusiau profesionaliose sistemose. Gamintojas šį modelį apibūdina kaip ypač tvirtos konstrukcijos X serijos kištuką su nikeliuotais kontaktais ir nikeliu dengtu korpusu.

Šis modelis sukurtas kaip patobulinta ankstesnės C serijos versija. Vienas svarbiausių privalumų – itin siauras 14,5 mm korpusas, leidžiantis naudoti jungtį didelio tankio lizdų panelėse, kur svarbus kompaktiškumas ir patogus priėjimas. Konstrukcijoje taip pat naudojamas garsusis Neutrik chuck tipo įtempimo nuėmimas, padedantis patikimai suimti kabelį ir sumažinti mechaninę apkrovą litavimo taškams.

Dėl tikslaus vientiso antgalio kontakto be kniedžių, NP3X padeda išvengti nepageidaujamo kontakto užsikabinimo lizde ar antgalio pažeidimo. Todėl šis modelis tinka gitarų kabeliams, garso sujungimo laidams, multicore kabeliams, kolonėlių sistemoms, stiprintuvams ir pultams.

⭐ Pagrindiniai privalumai

• 🔹 Itin siauras 1/4" kištukas dideliam jungčių tankiui
• 🔹 Tvirtas slėginio liejimo metalinis korpusas
• 🔹 Patikimas chuck tipo kabelio fiksavimas
• 🔹 Patogus, ergonomiškas dizainas
• 🔹 Tiksliai apdirbti vientisi kontaktai
• 🔹 Tinka profesionalioms garso sistemoms ir kabelių gamybai

🛠 Techniniai parametrai

Produkto duomenys

• Modelis: NP3X
• Jungties tipas: Plug
• Lytis: male
• Jungtis: 3 polių 1/4" (6,35 mm) profesionalus kištukas
• Kontaktų danga: nikelis
• Korpuso danga: nikelis

Elektriniai parametrai

• Kontaktinė varža: priklauso nuo poruojamos jungties
• Elektrinis atsparumas (dielectric strength): 1 kVdc
• Izoliacijos varža: > 2 GΩ (pradinė)
• Nominali srovė vienam kontaktui: priklauso nuo poruojamos jungties
• Nominali įtampa: < 50 V

Mechaniniai parametrai

• Tinkamas kabelio išorinis skersmuo: 4–7 mm
• Tarnavimo trukmė: > 1000 sujungimo ciklų
• Laido skerspjūvis: 1 mm²
• Laido dydis: 18 AWG
• Kontaktų prijungimas: litavimas
• Korpuso plotis: 14,5 mm
• Tinkamas didelio tankio lizdų žingsniui: 15,88 mm

Medžiagos

• Įvorė (Bushing): Polyacetal (POM) + PU
• Kontaktų padengimas: 2 µm Ni (Su)
• Kontaktai: Brass (CuZn39Pb3)
• Įdėklas: Polyamide (PA 6.6 30 % GR)
• Korpusas: Zinc diecast (ZnAl4Cu1)
• Korpuso padengimas: Nickel
• Įtempimo nuėmimo dalis: Polyacetal (POM)

Aplinkos ir standartų informacija

• Atitiktis standartams: IEC 60603-11 / EIA RS-453
• Lituojamumas: atitinka IEC 68-2-20
• Darbinės temperatūros diapazonas: nuo -20 °C iki +65 °C

🎯 Pritaikymas

NEUTRIK NP3X rekomenduojamas naudoti: - gitarų ir instrumentų kabeliuose; - profesionaliuose garso sujungimo laiduose; - sceninėse ir studijinėse sistemose; - patch panelėse ir tankiai išdėstytose jungčių sistemose; - stiprintuvų, pultų, signalų paskirstymo ir garso instaliacijų sprendimuose.

📦 Santrauka

NEUTRIK NP3X yra patikima, profesionali 6,35 mm TRS tipo jungtis, orientuota į ilgaamžiškumą, patikimą kabelio fiksavimą ir kompaktišką konstrukciją. Dėl siauro korpuso, tvirtų medžiagų ir profesionaliam naudojimui pritaikytos mechanikos šis modelis yra labai tinkamas tiek naujų kabelių gamybai, tiek esamų sistemų atnaujinimui. ```
