Išmanusis lituoklis FNIRSI HS-02B, 100 W, 100–450 °C, USB-C PD/QC

Temperatūros reguliuojamas lituoklis FNIRSI HS-02B, 100 W, 100–450 °C, USB-C PD/QC

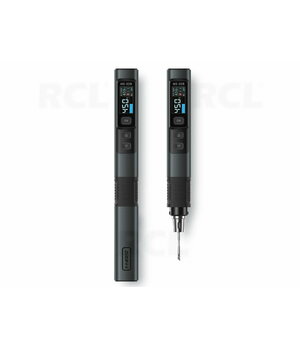

FNIRSI HS-02B – kompaktiškas, iš išorinio maitinimo šaltinio maitinamas temperatūros reguliuojamas lituoklis, skirtas elektronikos remontui, PCB litavimui, smulkių komponentų, laidų ir jungčių litavimo darbams. Lituoklis veikia 9–20 V įtampos diapazone, palaiko PD ir QC maitinimo protokolus, turi iki 100 W šildymo galią ir reguliuojamą 100–450 °C temperatūrą. 0,96″ IPS spalvinis ekranas rodo nustatytą ir esamą temperatūrą, maitinimo įtampą bei kaitinimo eigą.

Pagrindiniai parametrai:
iki 100 W • 100–450 °C • 9–20 V • USB-C • PD/QC • 0,96″ IPS ekranas

Pagrindiniai privalumai

• Iki 100 W šildymo galia – tinkamas ne tik smulkiems elektronikos komponentams, bet ir darbams, kuriems reikia didesnio šilumos rezervo. Faktinė pasiekiama galia priklauso nuo naudojamo maitinimo šaltinio.
• 100–450 °C reguliuojama temperatūra – leidžia pritaikyti lituoklį skirtingiems lydmetaliams, komponentams ir litavimo darbams.
• PD ir QC maitinimo palaikymas – galima naudoti suderinamus USB-C maitinimo adapterius ar kitus tinkamos galios maitinimo šaltinius.
• 9–20 V darbinė įtampa – naudojant PD maitinimą galima pasirinkti 9 V, 12 V, 15 V arba 20 V darbo lygį; numatytoji reikšmė yra 20 V.
• Trys programuojami temperatūros profiliai – dažniausiai naudojamas temperatūras galima pasirinkti greitai, jų kaskart nenustatant iš naujo.
• Reguliuojama maksimali kaitinimo galia – galios ribą galima nustatyti 10–100 % diapazone, todėl lituoklį galima priderinti prie maitinimo šaltinio galimybių.
• Miego ir budėjimo režimai – sumažina nereikalingą antgalio kaitinimą, kai lituoklis laikinai nenaudojamas; lituoklis gali būti pažadinamas judesiu arba mygtuku.
• Temperatūros kalibravimas – instrukcijoje numatytas trijų taškų temperatūros koregavimas pagal išorinį temperatūros matavimą.

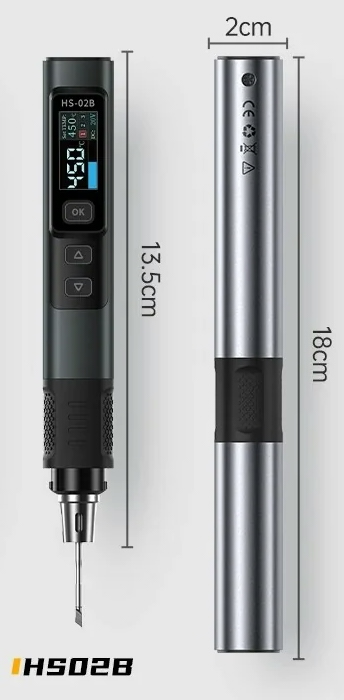

• Kompaktiška konstrukcija – apie 61 g masė ir rašiklio tipo korpusas patogūs mobiliems remonto bei litavimo darbams.

Naudojimas ir paskirtis

FNIRSI HS-02B tinka:

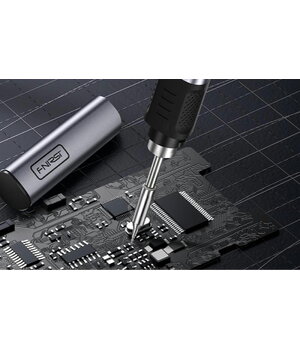

• elektroninių komponentų ir spausdintinių plokščių litavimui;
• smulkių laidų, jungčių ir kontaktų remontui;
• elektronikos prototipavimui ir DIY projektams;
• smulkiems taisymo bei mikrolitavimo darbams;
• modelizmo ir panašiems techniniams darbams;
• darbams ne stacionarioje darbo vietoje, kai svarbus kompaktiškas įrankis.

Tai ne akumuliatorinis lituoklis – darbui visada reikalingas išorinis maitinimo šaltinis.

Suderinamumas ir apribojimai

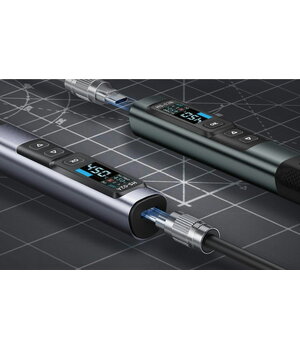

• Maitinimas jungiamas per USB-C (Type-C) jungtį.
• Palaikomi PD ir QC maitinimo protokolai.
• Naudojant PD maitinimą lituoklis gali būti nustatytas 9 V, 12 V, 15 V arba 20 V režimui.
• Maksimali 100 W galia pasiekiama tik tada, kai naudojamas maitinimo šaltinis ir kabelis gali tiekti reikiamą galią.
• Lituoklis neturi integruoto akumuliatoriaus.

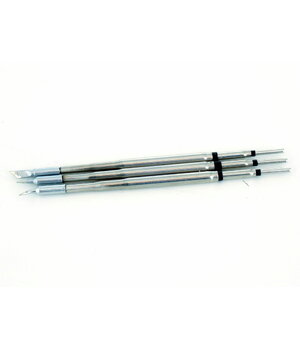

• HS-02B skirtas naudoti su HS02B serijos antgaliais. Gamintojas HS-02B modeliui nurodo I, IS ir K antgalius.
• HS-02A ir HS-02B antgaliai tarpusavyje nesuderinami.
• Gamintojas rekomenduoja naudoti originalius FNIRSI antgalius.
• Gamintojas nenurodo atskiro temperatūros reguliavimo tikslumo ar temperatūros stabilumo parametro, todėl nustatytos temperatūros nereikėtų vertinti kaip kalibruoto laboratorinio matavimo rezultato.
• Pagal pateiktoje nuorodoje pasirinktą standartinį variantą 100 W maitinimo adapteris į komplektaciją neįeina.

Techninės charakteristikos

Parametras	Reikšmė
Gamintojas	FNIRSI
Modelis	HS-02B
Produkto tipas	Temperatūros reguliuojamas elektrinis lituoklis
Maksimali galia	100 W
Darbinė įtampa	9–20 V DC
Maitinimo jungtis	USB-C / Type-C
Palaikomi maitinimo protokolai	PD, QC
Pasirenkama PD darbo įtampa	9 V / 12 V / 15 V / 20 V
Numatytoji darbo įtampa	20 V
Temperatūros reguliavimo diapazonas	100–450 °C
Temperatūros vienetai	°C / °F
Ekranas	0,96″ IPS spalvinis ekranas
Temperatūros profiliai	3 programuojami kanalai
Maksimalios kaitinimo galios reguliavimas	10–100 %, 1 % žingsniu
Temperatūros nustatymo žingsnis	1–50 °C
Miego laikmatis	1–60 min., funkciją galima išjungti
Budėjimo laikmatis	1–60 min., funkciją galima išjungti
Miego režimo temperatūra	100–200 °C
Temperatūros kalibravimas	Taip, trijų taškų
HS-02B antgalių tipai	I / IS / K
HS-02A antgalių suderinamumas	Ne
Integruotas akumuliatorius	Nėra
Masė	apie 61 g
Darbo aplinkos temperatūra	−5…+40 °C
Leidžiama santykinė drėgmė	iki 80 %
Gamintojo nurodomi žymėjimai	CE, WEEE

Konstrukcija ir valdymas

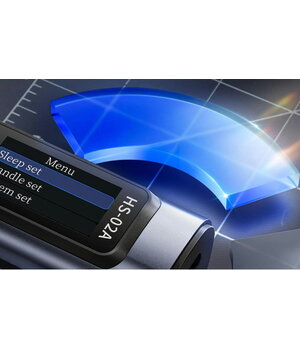

Lituoklyje įrengtas 0,96″ IPS spalvinis ekranas, kuriame rodoma faktinė antgalio temperatūra, nustatyta temperatūra, pasirinktas temperatūros profilis, darbo įtampa ir kaitinimo galios eiga.

Valdymui naudojami kairysis, dešinysis ir OK mygtukai. Galima nustatyti tris dažniausiai naudojamas temperatūras, kaitinimo galios ribą, darbo įtampą, temperatūros keitimo žingsnį, miego bei budėjimo laiką, ekrano ryškumą ir garsinius signalus. Taip pat galima pasirinkti °C arba °F ir kairiarankio / dešiniarankio valdymo režimą.

Korpuse taip pat numatyta antistatinė jungtis. Gamintojas konkrečios ESD apsaugos klasės ar ESD standarto nenurodo.

Svarbios naudojimo ir saugos pastabos

• Lituoklio antgalis darbo metu gali pasiekti 450 °C – įkaitusio antgalio liesti negalima.
• Naują antgalį gamintojas rekomenduoja pirmą kartą įkaitinti iki maždaug 250 °C ir iš karto padengti lydmetaliu, kad sumažėtų oksidacija.
• Įprastam darbui gamintojas rekomenduoja maždaug 300–380 °C antgalio temperatūrą; ilgalaikis darbas labai aukštoje temperatūroje trumpina antgalio tarnavimo laiką.
• Baigus darbą ant antgalio rekomenduojama palikti nedidelį lydmetalio sluoksnį.
• Nenaudoti labai rūgščių arba chloro turinčių fliusų, galinčių pažeisti antgalio paviršių.
• Prietaiso nenaudoti lietuje ar drėgnoje aplinkoje.
• Keičiant antgalį būtina atsižvelgti į HS-02B ir HS-02A nesuderinamumą.

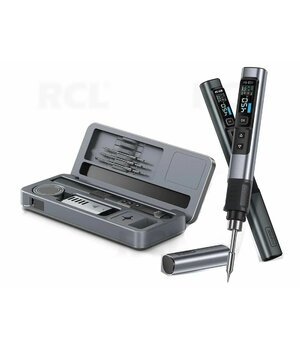

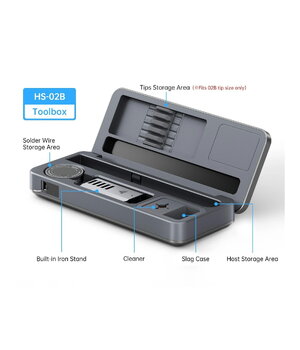

Komplektacija

Pagal standartinį HS-02B „1 Tip with Bag / None Adapter“ variantą:

• FNIRSI HS-02B lituoklis;
• HS02B-K lituoklio antgalis;
• DC → USB-C (Type-C) maitinimo adapterio kabelis;
• mini lituoklio stovelis;
• įrankių krepšys.
