Karšto oro litavimo fenas FNIRSI SAG-55, 550 W, 100–450 °C, 80 L/min

Karšto oro litavimo fenas FNIRSI SAG-55, 550 W, 100–450 °C, 80 L/min

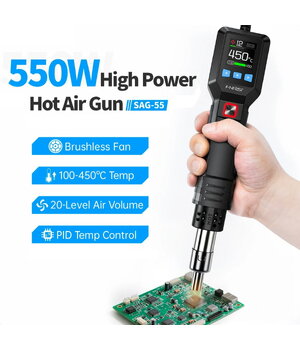

FNIRSI SAG-55 – kompaktiškas reguliuojamos temperatūros karšto oro fenas, skirtas elektronikos litavimo, išlitavimo ir komponentų remonto darbams. Įrenginys turi iki 550 W galią, PID temperatūros valdymą, 100–450 °C reguliavimo diapazoną ir bešepetėlinį ventiliatorių su 20 oro srauto lygių. 1,54 col. LCD ekranas, trys išsaugomi temperatūros ir oro srauto profiliai, šalto oro bei greito aušinimo funkcijos palengvina darbą atliekant skirtingas litavimo užduotis.

Pagrindiniai parametrai:
550 W MAX • 100–450 °C • 80 L/min • 20 oro srauto lygių • PID • 1,54" LCD • 850 serijos antgaliai

Pagrindiniai privalumai

• PID temperatūros valdymas – mikrovaldikliu valdoma PID sistema stabilizuoja nustatytą temperatūrą ir leidžia greitai keisti darbo režimą, sumažinant šiluminį smūgį kaitinimo elementui.
• 100–450 °C temperatūros diapazonas – tinka įvairiems elektronikos litavimo ir išlitavimo darbams; temperatūros reguliavimo žingsnį galima nustatyti nuo 5 iki 25 °C.

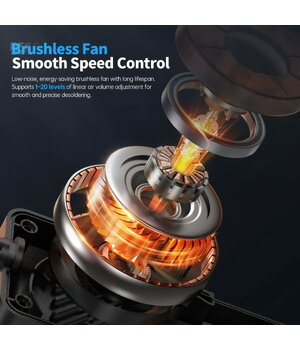

• Bešepetėlinis ventiliatorius su 20 lygių reguliavimu – oro srautą galima pritaikyti skirtingiems komponentams ir darbo sąlygoms. Gamintojas nurodo 80 L/min oro srautą ir mažesnį nei 65 dB darbinį triukšmą.

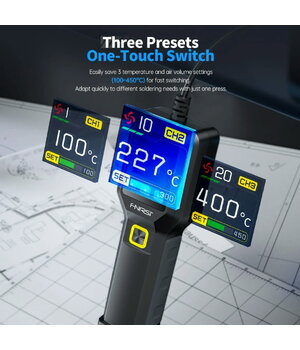

• 3 išsaugomi darbo profiliai CH1–CH3 – kiekvienam profiliui galima nustatyti temperatūrą ir oro srauto lygį, todėl dažnai naudojami režimai pasirenkami greitai.

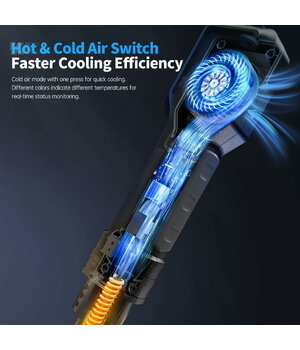

• Šalto oro ir greito aušinimo funkcijos – karšto oro tiekimą galima perjungti į šaltą orą. Įjungus greitą aušinimą, budėjimo metu sistema naudoja 15 oro srauto lygį, kad kaitinimo mazgas greičiau atvėstų.

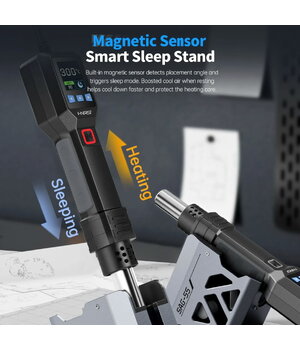

• Magnetinio jutiklio valdymas – rankenoje integruotas magnetinis jutiklis naudojamas automatiniam aušinimo ir budėjimo režimui, kai rankena grąžinama į tam skirtą laikiklį.
• 1,54 col. LCD ekranas – 240 × 240 taškų ekrane rodoma nustatyta ir reali temperatūra, oro srauto lygis bei pasirinktas profilis.
• Temperatūros kalibravimo funkcija – meniu numatyti 120 °C, 220 °C, 320 °C ir 420 °C kalibravimo taškai išoriniam temperatūros patikrinimui ir koregavimui.
• Automatinio išjungimo nustatymai – galima pasirinkti neišjungti automatiškai arba išjungti po 5, 10 ar 15 minučių budėjimo.
• Apsauginė būsenos kontrolė – gamintojas nurodo, kad jutikliai stebi įrenginio būseną ir aptikus nenormalią būseną kaitinimas išjungiamas.

Naudojimas ir paskirtis

SAG-55 skirtas elektronikos remonto, litavimo ir išlitavimo darbams, kuriems reikalingas kontroliuojamas karšto oro srautas. Jis gali būti naudojamas elektroninių komponentų montavimui ir demontavimui, plokščių remontui bei kitoms užduotims, kai reikia tiksliai parinkti oro temperatūrą ir srautą.

Gamintojas įrenginį pozicionuoja tiek technikos specialistams, tiek DIY naudotojams. Kompaktiška rankenos konstrukcija ir rankenoje integruotas ekranas leidžia pagrindinius parametrus keisti viena ranka.

Suderinamumas ir apribojimai

SAG-55 kaitinimo vamzdelio skersmuo yra 21,6 mm ir jis suderinamas su 850 serijos karšto oro antgaliais. Komplekte gamintojas pateikia vieną 6 mm antgalį.

Tiekiamos dvi elektros maitinimo versijos:

• 110 V versija: 100–140 V AC;
• 220 V / EU versija: 200–240 V AC.

Būtina pasirinkti elektros tinklo įtampą atitinkančią versiją. Abi versijos skirtos 50/60 Hz tinklui.

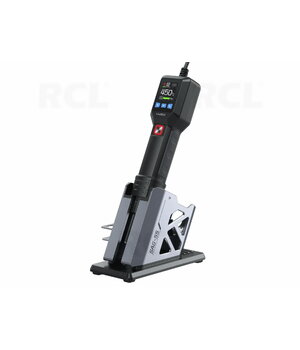

Gamintojas siūlo Standard ir Pro komplektacijas. Standard versijoje pateikiamas bazinis metalinis laikiklis, o Pro versijoje – „Smart Sleep Stand“. Todėl prieš užsakant svarbu patikrinti, kuri komplektacija parduodama.

Valdymo sąsaja palaiko anglų ir supaprastintą kinų kalbas. Temperatūrą galima rodyti °C arba °F.

Gamintojas nenurodo absoliutaus temperatūros tikslumo, pvz. ±°C, todėl PID temperatūros valdymas neturėtų būti interpretuojamas kaip konkrečios deklaruotos matavimo ar reguliavimo paklaidos specifikacija.

Techninės charakteristikos

Parametras	Reikšmė
Modelis	FNIRSI SAG-55
Produkto tipas	Reguliuojamas karšto oro litavimo / išlitavimo fenas
Maksimali galia	550 W
Maitinimas, 220 V / EU versija	200–240 V AC
Tinklo dažnis	50/60 Hz
Temperatūros reguliavimo diapazonas	100–450 °C (212–842 °F)
Temperatūros valdymas	PID
Temperatūros reguliavimo žingsnis	Reguliuojamas 5–25 °C
Budėjimo temperatūra	Reguliuojama 70–100 °C
Gamintojo nurodomas oro srautas	80 L/min
Oro srauto reguliavimas	1–20 lygių
Greito aušinimo režimas	Įjungiamas / išjungiamas; įjungus budėjimo aušinimas vykdomas 15 oro srauto lygiu
Ekranas	1,54 col. LCD
Ekrano skiriamoji geba	240 × 240 taškų
Temperatūros vienetai	°C / °F
Meniu kalbos	English / Simplified Chinese
Greitieji profiliai	3, CH1–CH3
Profilio temperatūros diapazonas	100–450 °C
Profilio oro srauto diapazonas	1–20
Automatinis išjungimas	Neišjungti / 5 min / 10 min / 15 min
Temperatūros kalibravimo taškai	120 °C / 220 °C / 320 °C / 420 °C
Ekrano ryškumas	1–10
Kaitinimo vamzdelio ilgis	80 mm
Kaitinimo vamzdelio skersmuo	21,6 mm
Suderinami antgaliai	850 serija
Rankenos matmenys be antgalio	260 × 60 × 40 mm
Maitinimo adapterio matmenys	118 × 50 × 30,6 mm
Rankenos silikoninio kabelio ilgis	1,2 m
AC maitinimo kabelio ilgis	1,2 m
Darbinis triukšmas	<65 dB
Bendras gamintojo nurodomas svoris su priedais	≈1391 g
Deklaruojamas temperatūros tikslumas	Gamintojas nenurodo

Konstrukcija ir valdymas

Ekranas ir pagrindiniai valdymo mygtukai integruoti pačioje karšto oro feno rankenoje. Yra kairysis, vidurinis ir dešinysis valdymo mygtukai bei atskiras greitųjų profilių CH1–CH3 mygtukas su indikacija.

Pagrindiniame ekrane galima matyti realią temperatūrą, nustatytą temperatūrą, oro srauto lygį ir pasirinktą profilį. Temperatūra bei oro srautas reguliuojami tiesiogiai rankenoje.

Meniu galima nustatyti automatinio išjungimo laiką, paleidimo kaitinimo režimą, °C/°F vienetus, kalbą, profilius, temperatūros keitimo žingsnį, budėjimo temperatūrą, greitą aušinimą, temperatūros kalibravimą ir ekrano ryškumą.

Svarbios naudojimo ir saugos pastabos

• Karšto oro išėjimo vamzdelis ir aplinkinės dalys darbo metu gali pasiekti labai aukštą temperatūrą ir išlikti karštos aušinimo metu.
• Baigus darbą rankeną reikia grąžinti į laikiklį ir prieš išjungiant ar atjungiant maitinimą palaukti, kol įrenginys atvės iki nustatytos 70–100 °C budėjimo temperatūros.
• Neuždenkite oro įsiurbimo ar išpūtimo angų.
• Išlitavimo metu gamintojas rekomenduoja tarp oro išėjimo angos ir kaitinamo objekto išlaikyti bent 2 mm atstumą.
• Skirtingi antgaliai gali turėti įtakos faktinei oro temperatūrai ties išėjimu.
• Nenaudokite įrenginio aplinkoje, kurioje yra degių ar sprogių dujų ar medžiagų, ir venkite labai drėgnos aplinkos.
• Naudokite tinkamos įtampos įžemintą elektros lizdą.
• Laikykite įrenginį vaikams nepasiekiamoje vietoje.

Komplektacija

• FNIRSI SAG-55 karšto oro fenas ×1
• „Smart Sleep Stand“ laikiklis ×1
• 6 mm antgalis
• maitinimo adapteris ×1
• AC maitinimo kabelis ×1
