HK4100F-DC 3V SHG Relay 6Pin elektromagnetinė relė

HK4100F-DC3V-SHG – tai kompaktiška, spausdintinėms plokštėms skirta elektromagnetinė signalinė relė su 3 V DC valdymo rite, viena perjungiamąja kontaktų grupe ir šešiais išvadais. Relė pasižymi nedideliais matmenimis, iki 3 A siekiančia kontaktų komutavimo srove ir hermetizuotu plastikiniu korpusu.

Modelio žymėjime:

• HK4100F – relės serija;
• DC3V – 3 V nuolatinės srovės ritė;
• S – plastiku hermetizuotas korpusas;
• H – 0,20 W ritės galios versija;
• G – RoHS reikalavimus atitinkantis gaminys.

Relė turi vieną perjungiamąją kontaktų grupę 1 Form C / SPDT, todėl vienas bendrasis kontaktas gali būti perjungiamas tarp normaliai uždaro NC ir normaliai atviro NO kontakto. Tokia konstrukcija leidžia relei ne tik įjungti arba išjungti apkrovą, bet ir pasirinkti vieną iš dviejų valdomų grandinių.

Dėl standartinio THT išvadų išdėstymo relė montuojama tiesiai į spausdintinę plokštę. Ji gali būti naudojama automatikos moduliuose, signalizacijos sistemose, valdiklių plokštėse, maitinimo šaltiniuose, buitinėje elektronikoje ir kituose įrenginiuose, kuriuose nedidelės įtampos valdymo signalu reikia komutuoti atskirą elektros grandinę.

Pagrindinės savybės

• ⚡ Nominali ritės įtampa – 3 V DC
• 🔋 Mažos galios 0,20 W ritė
• 🔄 Viena perjungiamoji SPDT kontaktų grupė
• 🔌 6 išvadai montavimui į PCB
• 📈 Maksimali kontaktų srovė – 3 A
• 🛡️ Plastiku hermetizuotas korpusas
• 🧩 Kompaktiški matmenys
• ⏱️ Trumpas suveikimo ir atleidimo laikas
• 🌱 RoHS reikalavimų atitiktis
• 🔧 Standartinis spausdintinės plokštės išvadų išdėstymas

Techniniai parametrai

Parametras	Reikšmė
Prekės pavadinimas	HK4100F-DC 3V SHG Relay 6Pin
Tikslus modelis	HK4100F-DC3V-SHG
Serija	HK4100F
Relės tipas	Elektromagnetinė signalinė relė
Veikimo tipas	Monostabili, nepoliarizuota
Montavimo būdas	THT, montavimas į spausdintinę plokštę
Išvadų skaičius	6
Ritės tipas	Nuolatinės srovės
Nominali ritės įtampa	3 V DC
Ritės galia	0,20 W
Ritės varža esant +20 °C	45 Ω ±10 %
Apskaičiuota nominali ritės srovė	Apie 66,7 mA
Maksimali suveikimo įtampa	2,25 V DC
Minimali atleidimo įtampa	0,30 V DC
Maksimali leidžiama ritės įtampa	3,90 V DC
Kontaktų konfigūracija	1 Form C / SPDT
Kontaktai	COM, NC ir NO
Kontaktų medžiaga	Sidabro lydinys
Nominali kontaktų apkrova	3 A / 250 V AC
Nominali nuolatinės srovės apkrova	3 A / 30 V DC
Maksimali komutavimo srovė	3 A
Maksimali komutavimo įtampa	300 V AC / 60 V DC
Maksimali komutavimo galia	750 VA / 90 W
Pradinė kontaktų varža	Iki 100 mΩ, matuojant 1 A / 6 V DC
Suveikimo laikas	Ne daugiau kaip 10 ms
Atleidimo laikas	Ne daugiau kaip 5 ms
Elektrinis ilgaamžiškumas	1 × 10⁵ operacijų
Mechaninis ilgaamžiškumas	1 × 10⁷ operacijų
Izoliacijos varža	Ne mažesnė kaip 100 MΩ, esant 500 V DC
Izoliacijos stipris tarp ritės ir kontaktų	1000 V AC, 1 minutę
Izoliacijos stipris tarp atvirų kontaktų	500 V AC, 1 minutę
Darbinės temperatūros diapazonas	Nuo –25 °C iki +70 °C
Leidžiamas santykinis oro drėgnis	35–85 % RH
Funkcinis atsparumas smūgiams	98 m/s², apie 10 g
Ardomasis atsparumas smūgiams	980 m/s², apie 100 g
Atsparumas vibracijai	10–55 Hz, 1,5 mm
Korpuso tipas	Plastiku hermetizuotas

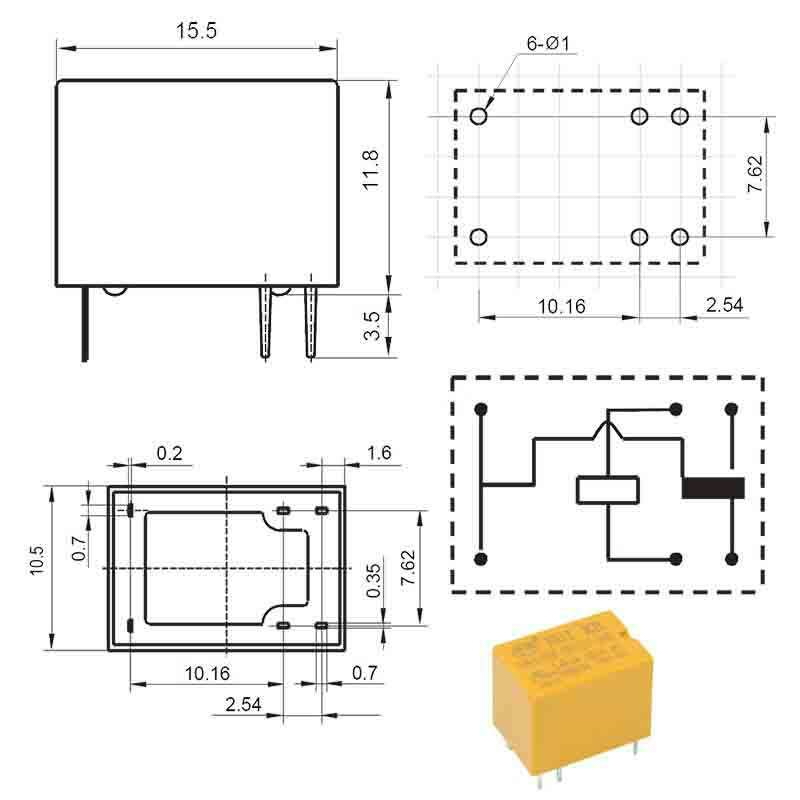

Korpuso matmenys	Apie 15,5 × 10,5 × 11,8 mm
Išvadų ilgis	Apie 3,5 mm
Pagrindinis PCB tinklelio žingsnis	2,54 mm
Atstumas tarp pagrindinių išvadų eilių	7,62 mm
Svoris	Apie 3,5 g
Atitiktis	RoHS
Gamintojo nurodyti saugos standartai	CUL, TÜV, CQC

Kontaktų veikimo principas

Relėje naudojama viena perjungiamoji kontaktų grupė:

• COM – bendrasis kontaktas;
• NC – normaliai uždaras kontaktas;
• NO – normaliai atviras kontaktas.

Kai ritė neaktyvi, COM kontaktas yra sujungtas su NC kontaktu. Į ritę padavus 3 V DC įtampą, elektromagnetas perjungia COM kontaktą iš NC į NO padėtį. Nutraukus ritės maitinimą, spyruoklinis mechanizmas grąžina kontaktus į pradinę padėtį.

Pritaikymo sritys

HK4100F-DC3V-SHG gali būti naudojama:

• mikrovaldiklių ir elektronikos projektuose;
• Arduino, ESP32 ir kitų valdiklių grandinėse;
• signalizacijos ir apsaugos įrenginiuose;
• nuotolinio valdymo moduliuose;
• automatizavimo įrangoje;
• maitinimo šaltinių valdymo grandinėse;
• matavimo ir laboratoriniuose prietaisuose;
• telekomunikacijų įrangoje;
• buitinės elektronikos plokštėse;
• mažos galios varžinėms apkrovoms komutuoti;
• galvaniniam valdymo ir apkrovos grandinių atskyrimui.

Montavimo ir naudojimo rekomendacijos

Relės 3 V ritė vartoja maždaug 67 mA srovę, todėl daugeliu atvejų jos negalima tiesiogiai jungti prie mikrovaldiklio GPIO išėjimo. Relei valdyti rekomenduojama naudoti tranzistorių arba loginio lygio MOSFET.

Lygiagrečiai ritei rekomenduojama prijungti apsauginį diodą, kuris slopina indukcinį įtampos impulsą, susidarantį išjungus ritės maitinimą.

Kontaktų 3 A nominalas pirmiausia taikomas varžinei apkrovai. Komutuojant elektros variklius, transformatorius, solenoidus, kaitrines lemputes, didelės talpos maitinimo šaltinius arba kitas apkrovas, turinčias didelę paleidimo srovę, kontaktų apkrova turi būti atitinkamai sumažinta.

Prieš projektuojant spausdintinę plokštę būtina patikrinti relės išvadų schemą pagal vaizdą iš apačios. Relė nėra skirta sertifikuotoms saugos grandinėms, kurioms reikalingi priverstinai valdomi kontaktai.
