HK4100F-DC 5V SHG Relay 6Pin

🔌 Miniatiūrinė 5 V DC relė elektronikos projektams

HK4100F-DC 5V SHG Relay 6Pin – tai kompaktiška, į spausdintinę plokštę montuojama elektromagnetinė relė, skirta mažos galios valdymo grandinėms, signalų perjungimui, automatikos moduliams, mikrovaldiklių projektams ir kitoms elektronikos sistemoms. Relė turi 5 V DC ritę ir 6 kontaktų DIP tipo korpusą, todėl patogiai montuojama į PCB plokštes arba naudojama įvairiuose relinių modulių sprendimuose.

Ši relė pasižymi 1C / SPDT perjungiamu kontaktu, todėl vienu įėjimu galima perjungti grandinę tarp normaliai atviro ir normaliai uždaro kontakto. Tai leidžia naudoti relę tiek įjungimo, tiek perjungimo logikai.

⚙️ Pagrindinės savybės

• ✅ 5 V DC ritės įtampa – tinkama daugeliui mikrovaldiklių ir valdymo grandinių
• ✅ 6 kontaktų DIP korpusas – patogus montavimas į PCB
• ✅ SPDT / 1C kontaktų forma – vienas perjungiamas kontaktas
• ✅ Iki 3 A komutavimo srovė
• ✅ Tinka AC ir DC apkrovoms
• ✅ Kompaktiškas korpusas
• ✅ Maža ritės galia – apie 200 mW
• ✅ Greitas suveikimas ir atleidimas
• ✅ RoHS atitiktis

📊 Techniniai parametrai

Parametras	Reikšmė
Modelis	HK4100F-DC5V-SHG
Relės tipas	Elektromagnetinė PCB relė
Gamintojas	HUIKE / HUI KE
Ritės įtampa	5 V DC
Ritės varža	apie 125 Ω
Ritės galia	apie 200 mW
Kontaktų forma	1C / SPDT / perjungiamas kontaktas
Kontaktų skaičius	6 pin
Maksimali komutavimo srovė	3 A
Kontaktų apkrova	3 A @ 250 VAC / 3 A @ 30 VDC
Maksimali komutavimo įtampa	250 VAC / 30 VDC
Kontaktų varža	iki 100 mΩ
Suveikimo laikas	apie 6 ms
Atleidimo laikas	apie 4 ms
Darbinė temperatūra	-25 °C iki +70 °C
Montavimas	PCB / DIP
Korpuso matmenys	apie 15,5 × 10,5 × 11,8 mm
Atitiktis	RoHS

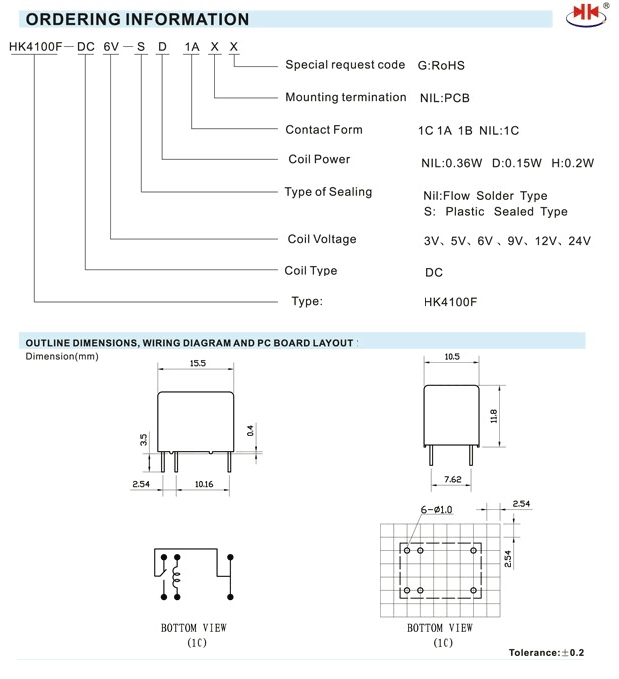

🧩 Kontaktų paskirtis

Relė turi 6 išvadus, skirtus ritės maitinimui ir perjungiamam kontaktui:

• Ritės kontaktai – 5 V DC valdymo įtampai
• COM – bendrasis kontaktas
• NO – normaliai atviras kontaktas
• NC – normaliai uždaras kontaktas

Dėl SPDT tipo kontaktų ši relė gali būti naudojama ne tik paprastam apkrovos įjungimui, bet ir signalų, maitinimo linijų arba valdymo grandinių perjungimui.

🛠️ Pritaikymo sritys

HK4100F-DC 5V SHG relė tinka:

• Arduino, ESP, STM32 ir kitų mikrovaldiklių projektams
• Relinių modulių gamybai
• Mažos galios automatikos valdymui
• Signalų perjungimui
• Maitinimo grandinių įjungimui / išjungimui
• Apsaugos, kontrolės ir valdymo įrenginiams
• Buitinės ir pramoninės elektronikos remontui
• PCB plokščių projektavimui

⚠️ Pastabos naudojimui

Naudojant relę su mikrovaldikliu, būtina įvertinti ritės srovę ir naudoti tinkamą valdymo tranzistorių, apsauginį diodą nuo indukcinio impulso bei tinkamą maitinimo šaltinį. Nors ritė yra 5 V, relės kontaktai gali komutuoti didesnės įtampos apkrovas, tačiau visada būtina laikytis maksimalios srovės ir įtampos ribų.

✅ Santrauka

HK4100F-DC 5V SHG Relay 6Pin yra patikima ir kompaktiška 5 V elektromagnetinė relė, tinkama PCB montavimui, mikrovaldiklių projektams ir mažos galios automatikai. Dėl SPDT kontaktų, 3 A komutavimo galimybės ir kompaktiško korpuso ji yra praktiškas pasirinkimas elektronikos konstruktoriams, remontui ir valdymo grandinėms.
