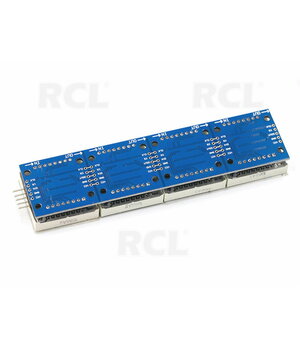

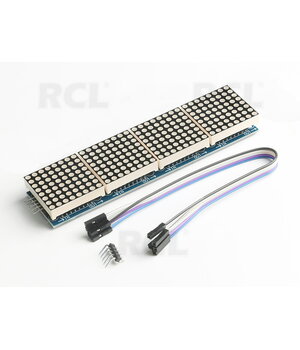

Dot Matrix Module 4-in-1 Display For Arduino, green, MAX7219

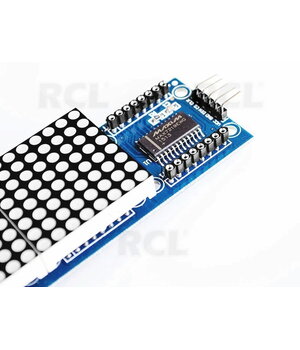

MAX7219 представляет собой интегрированный последовательный вход / выход с общим катодом драйвер дисплея, он подключает микропроцессор 7-сегментный цифровой светодиодный дисплей с 8 цифрами, вы также можете подключить дисплей гистограммы или 64 независимых светодиодов. На нем, включая B-типа BCD кодер чип, многоканальный цикл сканирования сегмент слово драйвер, но и статическое ОЗУ 8 * 8 для хранения каждых данных. Только один внешний регистр используется для установки тока сегмента каждого светодиода.
Удобный четырехпроводной последовательный интерфейс может быть подключен ко всем микропроцессорам общего назначения. Каждые данные могут быть адресованы в обновлении не нужно переписывать весь дисплей. MAX7219 также позволяет каждому пользователю выбрать кодирование или некодирование данных.
Все устройство содержит режим отключения с низким энергопотреблением 150 мкА, аналоговое и цифровое управление яркостью, регистр ограничения сканирования позволяет пользователю отображать биты данных 1-8, и один для всех светодиодов режим обнаружения люминесценции.

Параметры:

• Один модуль может управлять в общей сложности 8 * 8 точечной матрицы пасмурной

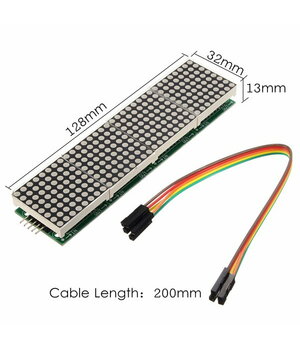

• Размер: 12,8 см3,2 см 1,3 см (LW*H)
• С 64 крепежными винтовыми отверстиями, диаметр 3 мм

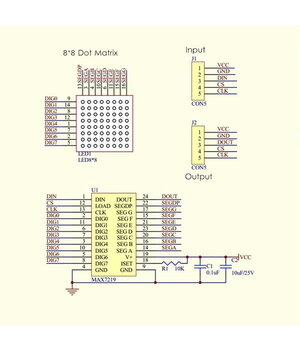

• Модуль с интерфейсами ввода и вывода, поддержка каскадирования нескольких модулей
