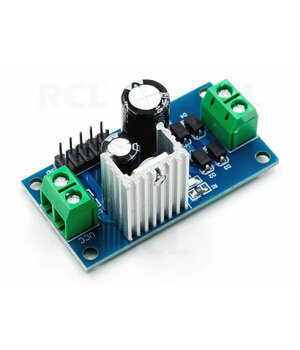

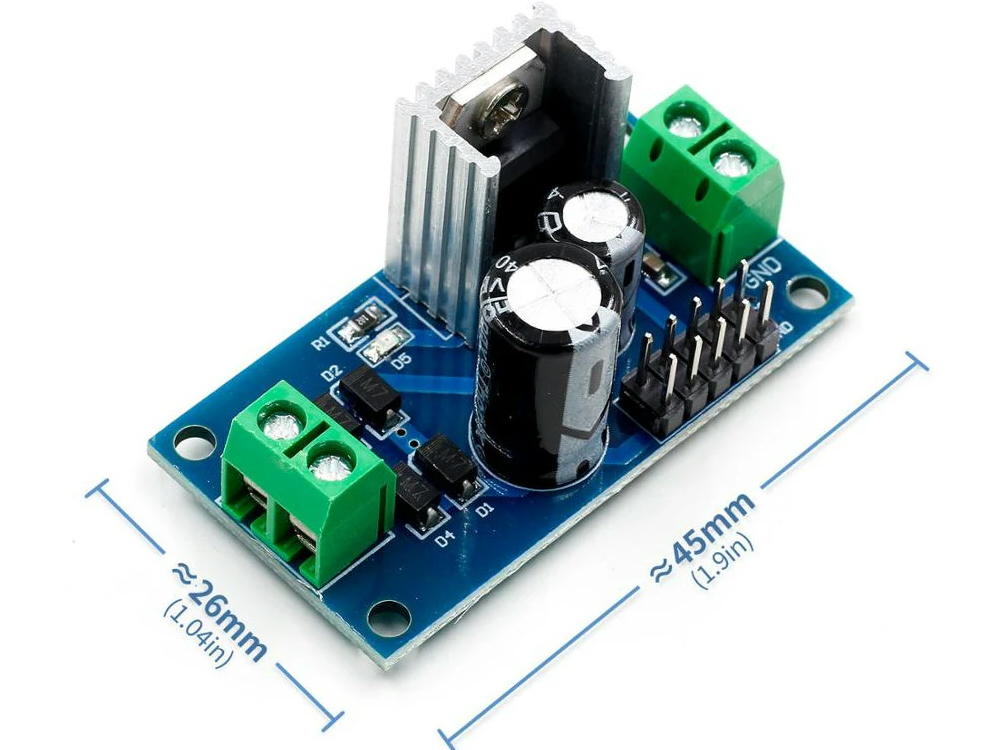

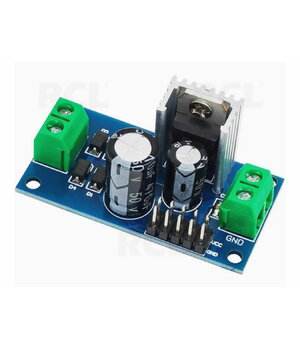

LM7809 Step-Down Power Supply Module – модуль стабилизации напряжения 9 В

LM7809 Step-Down Power Supply Module – это компактный понижающий модуль питания, предназначенный для получения стабильного выходного напряжения 9 В DC из более высокого постоянного входного напряжения. Модуль построен на базе популярного линейного стабилизатора напряжения LM7809 / 7809, который широко применяется в электронных схемах, системах автоматики, измерительной технике и учебных проектах.

Модуль подходит для случаев, когда требуется простой, надежный и малошумящий источник питания 9 В для электронных устройств, датчиков, контроллеров, реле, аудиоаппаратуры, измерительных модулей и прототипирования.

---

🔧 Основные особенности

• ✅ Стабилизированное выходное напряжение 9 В DC
• ✅ Используется надежный линейный стабилизатор LM7809 / 7809
• ✅ Простое понижение напряжения
• ✅ Удобное подключение: вход, GND и выход
• ✅ Низкий уровень электрических помех по сравнению с импульсными DC-DC преобразователями
• ✅ Встроенные защитные функции стабилизатора:
  • защита от перегрева
  • ограничение тока
  • защита от короткого замыкания
  • защита безопасной области работы
• ✅ Подходит для прототипирования, ремонта, обучения и небольших электронных проектов

---

⚙️ Технические характеристики

Параметр	Значение
Тип модуля	Понижающий модуль стабилизации напряжения
Тип стабилизатора	Линейный стабилизатор серии LM7809 / 7809
Выходное напряжение	9 В DC
Тип выхода	Фиксированный
Рекомендуемое входное напряжение	примерно 11–35 В DC, в зависимости от конструкции модуля
Максимальное входное напряжение	до 35 В DC
Максимальный выходной ток	до 1 А
Падение напряжения	около 2 В
Тип регулирования	Линейный
Рабочая температура	зависит от нагрузки и условий охлаждения
Защитные функции	тепловая защита, ограничение тока, защита от короткого замыкания
Назначение	источник питания 9 В для электронных схем

---

📌 Области применения

LM7809 Step-Down Power Supply Module может использоваться для:

• питания электронных схем на 9 В
• проектов с микроконтроллерами, датчиками и управляющими модулями
• релейных, индикаторных и измерительных цепей
• аудиосистем, телекоммуникационного оборудования и автоматики
• лабораторных работ и обучения электронике
• ремонта и модернизации электронных устройств
• получения стабильного напряжения 9 В из более высокого источника постоянного напряжения

---

🔥 Важное замечание по охлаждению

LM7809 является линейным стабилизатором напряжения, поэтому избыточное напряжение преобразуется в тепло. Количество выделяемого тепла зависит от разницы между входным и выходным напряжением, а также от тока нагрузки.

Формула расчета рассеиваемой мощности:

P = (Vin - Vout) × Iout

Например, если входное напряжение составляет 12 В, выходное напряжение 9 В, а ток нагрузки 1 А:

P = (12 В - 9 В) × 1 А = 3 Вт

В таком режиме стабилизатор может значительно нагреваться, поэтому при повышенной нагрузке необходимо использовать подходящий радиатор или уменьшить ток нагрузки.

---

⚠️ Рекомендации

• Входное напряжение должно быть на несколько вольт выше выходного напряжения 9 В.
• При высокой нагрузке необходимо дополнительное охлаждение.
• Не превышайте максимально допустимое входное напряжение.
• Не рекомендуется использовать с мощными нагрузками без отвода тепла.
• Если требуется высокий КПД или большой ток, лучше использовать импульсный DC-DC преобразователь.

---

✅ Преимущества

• Простое применение
• Стабильное выходное напряжение 9 В
• Низкий уровень шумов
• Надежная классическая схема стабилизации
• Подходит для многих электронных проектов
• Встроенные защитные функции повышают надежность

---

LM7809 Step-Down Power Supply Module – практичное и надежное решение для получения стабилизированного питания 9 В в электронных, автоматизационных, ремонтных и прототипных проектах.
