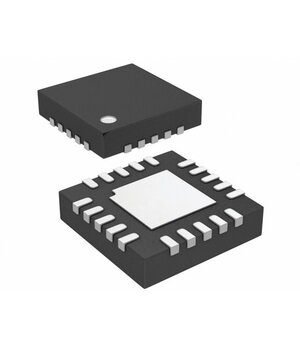

SPV1050TTR Charger IC Multi-Chemistry QFPN20 (3x3)

SPV1050 — это сверхмаломощный и высокоэффективный драйвер питания со встроенными четырьмя полевыми МОП-транзисторами для повышающего или повышающе-понижающего преобразователя постоянного тока и дополнительным транзистором для подключения/отключения нагрузки. Внутренний высокоточный алгоритм MPPT может использоваться для максимизации мощности, извлекаемой из фотоэлектрической панели или ТЭГ. Внутренняя логика гарантирует тщательный контроль как напряжения окончания заряда (VEOC), так и минимального напряжения батареи (VUVP), открывая проходной транзистор при срабатывании порога VEOC или при срабатывании порога VUVP для сохранения срока службы батареи. Пороги VEOC и VUVP могут быть отрегулированы внешними резисторами, подключенными между шиной STORE и выводами EOC и UVP соответственно. В форсированной конфигурации (вывод CONF подключен к источнику питания) микросхеме требуется 550 мВ и 30 мкА для холодного запуска; в то время как после первого запуска входное напряжение может находиться в диапазоне от 150 мВ до VEOC. В повышающе-понижающей конфигурации (вывод CONF подключен к земле) микросхеме требуется 2,6 В и 5 мкА при холодном запуске; в то время как после первого запуска входное напряжение может варьироваться от 150 мВ до 18 В. Вывод STORE доступен как выход с нерегулируемым напряжением (например, для питания микроконтроллера от внешнего LDO), в то время как два полностью независимых LDO (1,8 В и 3,3 В) встроены для питания других сопутствующих микросхем, таких как микроконтроллеры, датчики или радиочастотные приемопередатчики. Оба LDO могут быть включены независимо через соответствующие контакты.
