HK4100F-DC 5V SHG Relay 6Pin

🔌 Компактное реле 5 В DC для электронных схем управления

HK4100F-DC 5V SHG Relay 6Pin — это компактное электромагнитное реле для монтажа на печатную плату, предназначенное для маломощных цепей управления, коммутации сигналов, модулей автоматики, проектов на микроконтроллерах и других электронных устройств. Реле имеет катушку на 5 В постоянного тока и 6-контактный DIP-корпус, что делает его удобным для установки на PCB-плату.

Благодаря контактной группе 1C / SPDT реле может переключать общий контакт между нормально открытым и нормально закрытым выводом. Такая конфигурация позволяет использовать реле не только для простого включения и выключения нагрузки, но и для переключения сигналов или выбора цепей.

⚙️ Основные особенности

• ✅ Напряжение катушки 5 В DC
• ✅ 6-контактный DIP-корпус
• ✅ Контактная группа SPDT / 1C
• ✅ Коммутируемый ток до 3 А
• ✅ Подходит для AC и DC нагрузок
• ✅ Компактное исполнение для PCB
• ✅ Низкая мощность катушки — около 200 мВт
• ✅ Быстрое срабатывание и отпускание
• ✅ Соответствие RoHS

📊 Технические характеристики

Параметр	Значение
Модель	HK4100F-DC5V-SHG
Тип реле	Электромагнитное реле для PCB
Производитель	HUIKE / HUI KE
Напряжение катушки	5 В DC
Сопротивление катушки	около 125 Ω
Мощность катушки	около 200 мВт
Контактная форма	1C / SPDT / переключающий контакт
Количество выводов	6 pin
Максимальный коммутируемый ток	3 А
Номинальная нагрузка контактов	3 А @ 250 VAC / 3 А @ 30 VDC
Максимальное коммутируемое напряжение	250 VAC / 30 VDC
Сопротивление контактов	до 100 мΩ
Время срабатывания	около 6 мс
Время отпускания	около 4 мс
Рабочая температура	от -25 °C до +70 °C
Тип монтажа	PCB / DIP

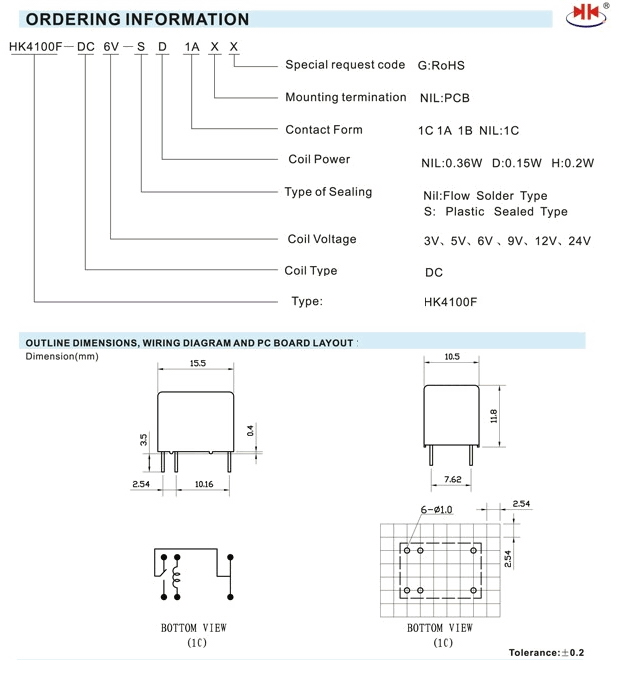

Размер корпуса	около 15,5 × 10,5 × 11,8 мм
Соответствие	RoHS

🧩 Назначение выводов

Реле имеет 6 выводов, предназначенных для подключения катушки и переключающей контактной группы:

• Выводы катушки — для управляющего напряжения 5 В DC
• COM — общий контакт
• NO — нормально открытый контакт
• NC — нормально закрытый контакт

Контактная группа SPDT позволяет переключать цепь между двумя состояниями, что удобно для задач управления, коммутации и выбора сигнальных линий.

🛠️ Области применения

HK4100F-DC 5V SHG подходит для:

• проектов на Arduino, ESP, STM32 и других микроконтроллерах
• релейных модулей
• маломощных систем автоматики
• коммутации сигналов
• включения и отключения цепей питания в пределах номинальных параметров
• устройств управления и защиты
• ремонта бытовой и промышленной электроники
• разработки собственных PCB-плат

⚠️ Примечания по применению

При управлении реле от микроконтроллера рекомендуется использовать транзисторный ключ и защитный диод параллельно катушке. Это защищает управляющую схему от импульсов самоиндукции. Несмотря на то, что катушка рассчитана на 5 В DC, контакты реле могут коммутировать более высокое напряжение, если не превышаются допустимые значения тока и напряжения.

✅ Краткое описание

HK4100F-DC 5V SHG Relay 6Pin — это компактное и практичное электромагнитное реле на 5 В для монтажа на печатную плату. Благодаря SPDT-контактам, коммутируемому току до 3 А и малым размерам оно хорошо подходит для электронных проектов, ремонта, автоматики и микроконтроллерных систем.
