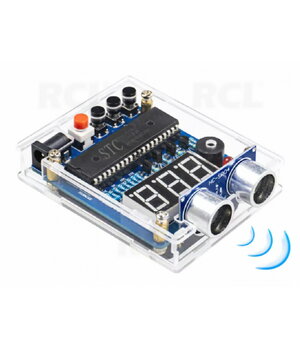

Pašdarināts ultraskaņas attāluma mērīšanas modulis ar korpusu
Kods ABHCSR05- Svars bruto 115.00g
E-veikala cena: 9,80 €
Min. pasūtījums: 1 Daudzums iepakojumā: 1
Daudzums
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (1) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
Ultraskaņas attāluma mērīšanas ierīce
Ultraskaņas attāluma mērīšanas ierīce ir izstrādāta uz STC89C52 mikrokontrollera bāzes un izmanto HC-SR04 ultraskaņas sensoru, trīsciparu LED indikatoru, vadības pogas un aktīvo skaņas signālierīci.
Funkcijas
- Pogu funkcijas (no kreisās uz labo pusi): −, + un SET.
- Mikrokontrolleris: STC89C52.
- Iespējams iestatīt trauksmes attālumu. Pēc SET pogas nospiešanas trauksmes robežu var mainīt ar + un − pogām. Iestatījumi tiek saglabāti arī pēc barošanas atslēgšanas.
- Ja izmērītais attālums ir mazāks par iestatīto vērtību, tiek aktivizēts skaņas signāls.
- Mērījumu diapazons: 5 cm – 4 m.
- Var izmantot kā automobiļa parkošanās sensoru.
- Raksturīgs plašs mērījumu diapazons, stabila darbība un vienkārša lietošana. Ierīce ir gatava darbam uzreiz pēc barošanas ieslēgšanas.
Elektriskie parametri
- Barošanas spriegums: DC 4,5–5,5 V
- PCB izmēri: 60 × 70 mm
- Kopējie izmēri ar sensoru: aptuveni 60 × 90 × 30 mm

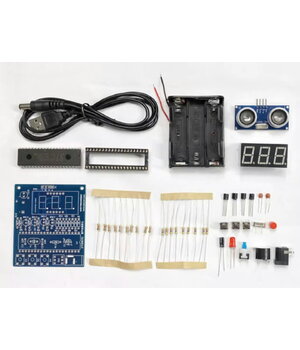

DIY komplekta saturs
| Komponents | Daudzums |
|---|---|
| PCB plate | 1 |
| HC-SR04 ultraskaņas attāluma mērīšanas modulis | 1 |
| 0,56" trīsciparu LED indikators | 1 |
| 40 kontaktu IC ligzda | 1 |
| STC89C52 mikrokontrolleris (ieprogrammēts) | 1 |
| DC005 barošanas ligzda | 1 |
| USB → DC005 barošanas kabelis | 1 |
| 3 × AA bateriju turētājs | 1 |
| 5 V aktīvais skaņas signālierīce | 1 |
| 5 mm sarkana LED diode | 1 |
| 8 × 8 mm fiksējošais slēdzis | 1 |
| Slēdža vāciņš | 1 |
| 6 × 6 × 12 mm taktiskā poga | 3 |
| 1 kΩ rezistors | 9 |
| 4,7 kΩ rezistors | 7 |
| 9012 tranzistors | 4 |
| 22 pF keramikas kondensators | 3 |
| 12 MHz kvarca rezonators | 1 |
| 10 µF elektrolītiskais kondensators | 1 |
