GX591 DIY punktmetināšanas komplekts

🔧 Produkta apraksts

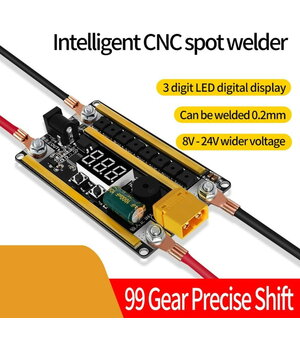

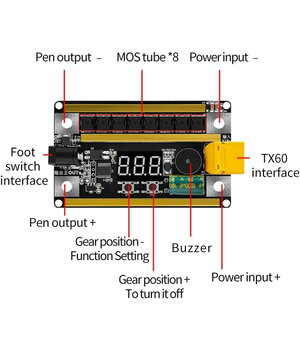

GX591 DIY Spot Welder Kit ir kompakts, digitāli vadāms punktmetināšanas modulis, kas paredzēts niķeļa lentu piemetināšanai pie litija jonu akumulatoru elementiem. Tas ir piemērots 18650, 21700 un citu cilindrisku akumulatoru bloku izgatavošanai, remontam un dažādiem elektronikas DIY projektiem.

GX591 kontrolieris nodrošina 99 metināšanas jaudas regulēšanas līmeņus, ļaujot pielāgot impulsu niķeļa lentes biezumam, barošanas avota iespējām un metināmo virsmu īpašībām. Trīsciparu LED displejs parāda izvēlēto jaudas līmeni un pievienotā barošanas avota spriegumu.

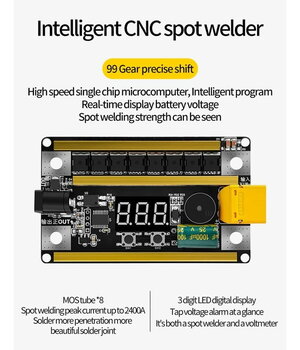

Lielas strāvas komutācijas ķēdē tiek izmantoti 8 jaudas MOSFET tranzistori. Ražotāja norādītā maksimālā impulsa metināšanas strāva ir līdz 2400 A. Faktiskā veiktspēja ir atkarīga no barošanas avota sprieguma, izlādes strāvas, iekšējās pretestības, kabeļu garuma un savienojumu kvalitātes.

⚡ Galvenās īpašības

• 99 precīzi metināšanas jaudas līmeņi
• Digitāla mikrokontroliera vadība
• Barošanas sprieguma attēlošana reāllaikā
• Punktmetinātāja un voltmetra funkcija
• 8 lielas jaudas MOSFET tranzistori
• Deklarētā impulsa strāva līdz 2400 A
• Piemērots 0,1–0,2 mm niķeļa lentēm
• Automātiska impulsa aktivizēšana, piespiežot elektrodus
• Regulējama metināšanas aktivizēšanas aizture
• Savienojums papildu kājas pedālim
• Skaņas signāls darbības apstiprināšanai
• Kompakta DIY konstrukcija
• Zems enerģijas patēriņš gaidstāves režīmā

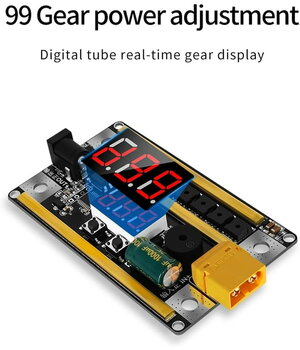

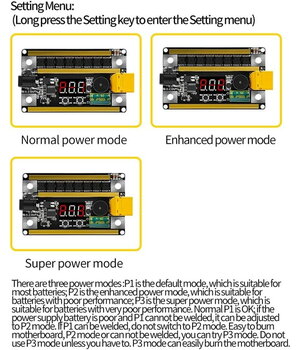

🎛️ 99 jaudas regulēšanas līmeņi

GX591 ļauj izvēlēties vienu no 99 metināšanas jaudas līmeņiem. Zemāki līmeņi ir paredzēti plānākām lentēm un jutīgākiem elementiem, bet augstāki līmeņi nodrošina spēcīgāku impulsu biezākiem materiāliem.

Ieteicams sākt ar zemu jaudas līmeni un pakāpeniski to palielināt, veicot pārbaudes metinājumus. Pārāk liela jauda var izdedzināt lenti, sabojāt akumulatora korpusu vai pārmērīgi sakarsēt elektrodus.

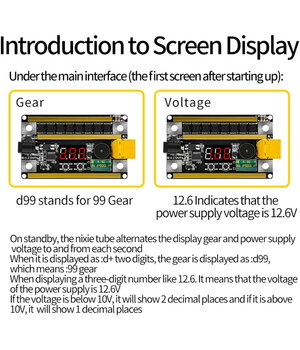

📟 Digitālais displejs un voltmetrs

Integrētais trīsciparu LED displejs var parādīt:

• izvēlēto metināšanas jaudas līmeni;
• pievienotā barošanas avota spriegumu;
• iestatījumu un darbības režīma informāciju.

Kontrolierī ir iebūvēts 12 bitu augstas precizitātes ADC pārveidotājs, tāpēc ierīci var izmantot arī kā līdzstrāvas voltmetru. Norādītā sprieguma attēlošanas izšķirtspēja ir līdz 0,01 V.

Pēc barošanas avota pievienošanas tā spriegums tiek parādīts automātiski.

🔩 Metināšanas elektrodi un kabeļi

Komplektā tiek izmantotas lielai impulsa strāvai piemērotas sastāvdaļas:

• elastīgi 12 AWG metināšanas kabeļi;
• vara kontaktu savienojumi;
• vara un alumīnija oksīda sakausējuma metināšanas adatas;
• termiski sarūkošas izolācijas caurules.

Zema kabeļu un savienojumu pretestība palīdz samazināt enerģijas zudumus un nogādāt lielāku impulsa enerģijas daļu metināšanas punktā.

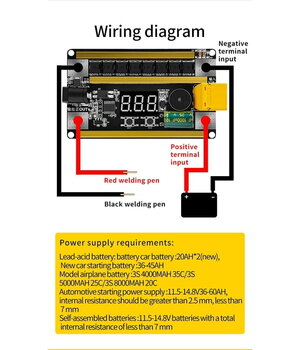

🔋 Ārējais barošanas avots

GX591 nav iebūvēta lielas jaudas akumulatora. Ierīcei nepieciešams ārējs līdzstrāvas avots, kas īslaicīgi spēj nodrošināt ļoti lielu strāvu.

Var izmantot:

• 12 V automašīnas svina-skābes akumulatoru;
• augstas izlādes strāvas LiPo akumulatoru;
• litija akumulatoru bloku ar zemu iekšējo pretestību;
• automašīnas iedarbināšanas ierīci ar lielu impulsa strāvu.

Parasts laboratorijas barošanas avots parasti nespēj nodrošināt efektīvai punktmetināšanai nepieciešamo momentāno strāvu.

Metināšanas rezultātu ietekmē:

• akumulatora maksimālā izlādes strāva;
• akumulatora iekšējā pretestība;
• uzlādes līmenis;
• kabeļu garums un šķērsgriezums;
• kontaktu piespiešanas un savienojumu kvalitāte.

🛠️ Darbības režīmi

GX591 var darboties automātiskā kontakta noteikšanas režīmā. Piespiežot abus elektrodus pie niķeļa lentes, kontrolieris nosaka kontaktu un pēc iestatītās aiztures ģenerē metināšanas impulsu.

Pieejamie aiztures režīmi:

• AU0 – impulss tiek aktivizēts praktiski bez aiztures;
• AU1 – impulss tiek aktivizēts aptuveni pēc vienas sekundes.

Aizture ļauj operatoram stabili novietot un piespiest abus elektrodus pirms lielas strāvas impulsa aktivizēšanas.

Dažām GX591 versijām ir savienojums papildu kājas pedālim. Pedālis ļauj operatoram manuāli izvēlēties precīzu impulsa aktivizēšanas brīdi.

🔋 Pielietojums

GX591 var izmantot:

• 18650 akumulatoru bloku izgatavošanai;
• 21700 un citu cilindrisku elementu savienošanai;
• elektrisko velosipēdu akumulatoru remontam;
• elektroinstrumentu akumulatoru remontam;
• enerģijas uzkrāšanas bloku izgatavošanai;
• niķeļa lentu piemetināšanai pie akumulatoru kontaktiem;
• mobilo ierīču akumulatoru remontam;
• mācību un eksperimentāliem elektronikas projektiem.

📊 Tehniskie parametri

Parametrs	Vērtība
Modelis	GX591
Produkta veids	DIY punktmetināšanas kontroliera komplekts
Ieejas spriegums	8–24 V DC
Ieteicamais nominālais spriegums	Aptuveni 12 V DC
Kontroliera darba strāva	Mazāk nekā 20 mA
Patēriņš gaidstāves režīmā	Mazāk nekā 0,5 mA
Jaudas regulēšana	99 līmeņi
MOSFET tranzistoru skaits	8
Maksimālā deklarētā impulsa strāva	Līdz 2400 A
Metināmās niķeļa lentes biezums	0,1–0,2 mm
Sprieguma mērīšanas diapazons	8–24 V
ADC izšķirtspēja	12 biti
Sprieguma attēlošanas izšķirtspēja	Līdz 0,01 V
Displejs	Trīsciparu LED
Metināšanas kabeļi	12 AWG
Aktivizēšanas veids	Automātiski vai ar kājas pedāli
Aiztures režīmi	AU0 / AU1
Vadība	Divas funkciju pogas
Plates izmēri	Aptuveni 89 × 54 mm
Kontroliera svars	Mazāk nekā 100 g, atkarībā no komplektācijas

Piezīme: 2400 A ir ražotāja norādītā īslaicīga maksimālā impulsa strāva, nevis nepārtraukta darba strāva. Faktiskā strāva ir atkarīga no ārējā akumulatora un kopējās metināšanas ķēdes pretestības.

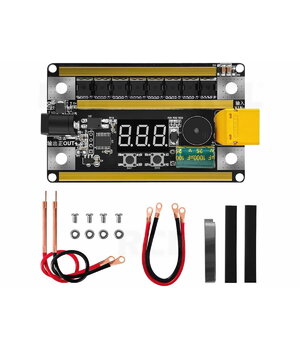

📦 Iespējamā komplektācija bez korpusa

• 1 × GX591 punktmetināšanas vadības plate;
• 2 × metināšanas elektrodi;
• 2 × metināšanas vai savienojuma kabeļi;
• 2 × termiski sarūkošas caurules;
• 1 × pārbaudes niķeļa lente;
• 4 × montāžas skrūves;
• 4 × uzgriežņi.

📦 Iespējamā komplektācija ar korpusu

Papildus var būt iekļauti:

• 2 × caurspīdīgi akrila paneļi;
• 4 × vara distanceri vai statņi;
• 4 × vara stiprinājuma uzgriežņi;
• 8 × mazas korpusa skrūves.

Precīzs komplekta saturs var atšķirties atkarībā no piegādātāja un izvēlētās versijas.

🧰 Lietošanas secība

1. Pārbaudiet, vai barošanas spriegums ir 8–24 V diapazonā.
2. Pievienojiet barošanas kabeļus, ievērojot pareizu polaritāti.
3. Stingri nostipriniet metināšanas elektrodu kabeļus.
4. Izvēlieties zemu sākotnējo jaudas līmeni.
5. Novietojiet niķeļa lenti uz akumulatora kontakta.
6. Vienmērīgi piespiediet abus elektrodus.
7. Sagaidiet automātisko impulsu vai nospiediet kājas pedāli.
8. Pārbaudiet metinājuma mehānisko izturību.
9. Ja savienojums ir pārāk vājš, pakāpeniski palieliniet jaudu.
10. Ja lente tiek izdedzināta, samaziniet jaudas līmeni.

⚠️ Drošības informācija

• Vienmēr ievērojiet pareizu barošanas polaritāti.
• Nesavienojiet elektrodus tieši vienu ar otru.
• Nestrādājiet viegli uzliesmojošu materiālu tuvumā.
• Lietojiet aizsargbrilles.
• Nepieskarieties elektrodiem tūlīt pēc metināšanas.
• Nodrošiniet labu darba vietas ventilāciju.
• Nemetiniet bojātus, uzpūstus vai tekošus akumulatorus.
• Stingri pievelciet visus lielas strāvas savienojumus.
• Nepārsniedziet atļauto ieejas spriegumu.
• Pēc darba atvienojiet barošanas avotu.
• Aizsargājiet atvērto vadības plati pret nejaušu īsslēgumu.

ℹ️ Svarīga informācija

GX591 ir elektronisks DIY modulis. Tā darbība ir atkarīga no pareizas montāžas, drošiem zemas pretestības savienojumiem un piemērota barošanas avota.

Norādītais 0,1–0,2 mm metināšanas diapazons ir atkarīgs arī no lentes materiāla. Tīra niķeļa lentei parasti nepieciešama lielāka metināšanas enerģija nekā ar niķeli pārklātam tēraudam.

Pirms pilna akumulatoru bloka izgatavošanas ieteicams veikt vairākus pārbaudes metinājumus uz līdzvērtīga materiāla. ```
