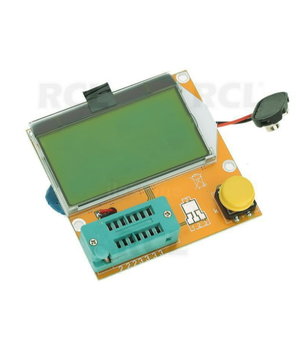

LCR-T4 12864LCD ESR SCR mērītājs – produkta apraksts****LCR-T4 ir universāls elektronisko komponentu testētājs, kas paredzēts dažādu komponentu ātrai un precīzai identifikācijai un mērīšanai. Ierīce automātiski atpazīst komponenta tipu un parāda visus parametrus uz skaidra 12864 LCD ekrāna.

Atbalstītie mērījumi: - Rezistori (R) - Kondensatori (C) - Induktori (L) - Diodes un Zener diodes - Tranzistori (NPN/PNP, MOSFET, IGBT) - SCR un TRIAC - ESR mērījumi elektrolītiskajiem kondensatoriem - hFE, sprieguma kritums, noplūdes strāva utt.

Ideāli piemērots elektronikas entuziastiem, tehniķiem un remonta speciālistiem, kuriem nepieciešama ātra un uzticama komponentu diagnostika.

Lietošanas instrukcijas****1. Barošanas avots*** Darbojas ar **9 V bateriju (standarta tipa „Krona”). * Ievietojiet bateriju, ievērojot pareizo polaritāti. * Testeris ieslēdzas automātiski, nospiežot pogu TEST.--------------------

2. Komponenta pieslēgšanaIerīcei ir ZIF ligzda ar 1–3 kontaktiem.

Ievietojiet komponentu jebkurā kontaktu pāri (piemēram, 1–2 vai 1–3).Fiksējiet to, nospiežot zaļo sviru.Polarizētiem komponentiem (elektrolītiskie kondensatori, diodes) ievērojiet pareizo orientāciju.--------------------

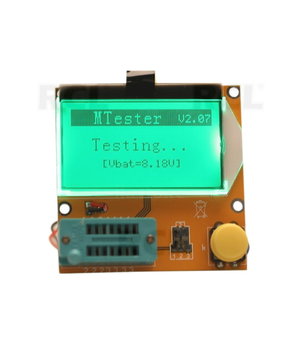

3. Testēšanas procedūraNospiedietTEST.Pagaidiet 1–3 sekundes.Displejā parādīsies:* Komponenta tips * Mērītās vērtības (Ω, µH, nF–mF) * ESR * V * zaudējumi hFE, Uth, Rds(on) * Pinout (G–D–S, B–C–E utt.)--------------------

4. Kondensatoru mērīšana> ⚠️ Brīdinājums: Pirms testēšanas vienmēr izlādējiet kondensatorus.

• Neizlādēts kondensators var bojāt testeri.
• Displejā parādīsies:
• Kapacitātes vērt
• ība ES
• R
• zudums %--------------------

5. Pusvadītāju mērīšanaTestētājs automātiski identificē: - NPN / PNP tranzistori - N-MOS / P-MOS / IGBT - Pinout - hFE, Rds(on), Uth - Noplūdes strāvas - SCR / TRIAC stāvoklis

Ja komponents ir bojāts, testētājs var parādīt daļējus vai kļūdainus datus.

6. Bieži sastopamas kļūdas*** **"Nē, nezināma vai bojāta daļa" – nepareizs savienojums vai bojāta sastāvdaļa. * Ļoti mazas indukcijas (<1 µH) var būt neprecīzas. * Ļoti lielas kapacitātes (>100 mF) tiek mērītas ar ierobežojumiem.--------------------

7. Automātiska izslēgšanāsIerīce automātiski izslēdzas dažas sekundes pēc mērījuma, lai taupītu baterijas enerģiju.

**Kopsavilkums*** Automātiska komponentu identifikācija * 12864 LCD displejs * Mērījumi: R, C, L, ESR, diodes, tranzistori, MOSFET, SCR * Darbojas ar 9V bateriju * Ideāli piemērots elektronikas diagnostikai
