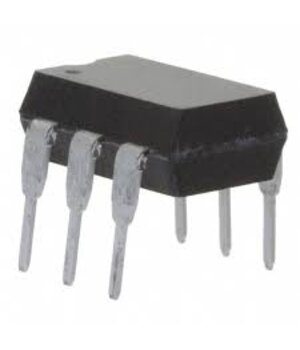

Optron IL250 – optiskais izolatorsIL250 ir optiskais izolators (optron) ar fototranzistora izeju, kas paredzēts maiņstrāvas un līdzstrāvas signālu pārraidei, nodrošinot galvanisko izolāciju starp ieejas un izejas ķēdēm. Šis komponents tiek plaši izmantots vadības, mērīšanas, automatizācijas un rūpnieciskās elektronikas sistēmās, kur nepieciešama uzticama elektriskā izolācija.

Divpusējais LED ieejas savienojums ļauj optisko savienotāju izmantot gan maiņstrāvas, gan līdzstrāvas signāliem bez papildu izlīdzināšanas.

Tehniskie raksturlielumi* Tips: optiskais izolators (optokopleris) * Modelis: IL250 * Ieeja: divpusēja LED (maiņstrāva/līdzstrāva) * Izeja: NPN fototransistors ar bāzes izeju * Izolācijas spriegums (VISO): līdz 5300 Vrms * Strāvas pārneses koeficients (CTR): ≥ 50% (IF = 10 mA) * Maksimālais kolektora-emitera spriegums (VCEO): 30 V * Maksimālā LED ieejas strāva (IF): 60 mA * Tipisks LED sprieguma kritums: 1,2–1,5 V * Kolektora-emitera piesātinājuma spriegums (VCE(sat)): ≤ 0,4 V * Maksimālā izkliedētā jauda: aptuveni 400 mW * Darba temperatūra: no −55 °C līdz +100 °C * Uzglabāšanas temperatūra: no −55 °C līdz +150 °C * Iepakojuma tips: DIP-6 * Montāžas tips: caurums--------------------

Pielietojums* Signālu galvaniskā izolācija * Maiņstrāvas un līdzstrāvas signāla noteikšana * Rūpnieciskā automatizācija * PLC ieejas * Enerģijas padeve un vadības ķēdes
