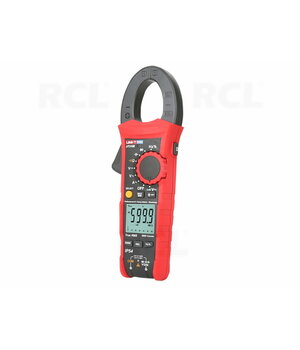

Skaitmeninės srovės matavimo replės UNI-T UT219E, 600 A AC, True RMS, CAT IV 600 V

Skaitmeninės srovės matavimo replės UNI-T UT219E, 600 A AC, True RMS, CAT IV 600 V

UNI-T UT219E – profesionalios skaitmeninės srovės matavimo replės, skirtos elektros instaliacijos, techninės priežiūros ir HVAC/R darbams. Prietaisas matuoja kintamąją srovę replėmis iki 600 A, AC ir DC įtampą iki 1000 V, varžą, talpą, dažnį bei darbo ciklą ir palaiko True RMS matavimą. IP54 apsauga, 2 m kritimo bandymas ir CAT III 1000 V / CAT IV 600 V saugos kategorijos leidžia prietaisą naudoti sudėtingesnėmis darbo sąlygomis.

Pagrindiniai parametrai:
600 A AC • 1000 V AC/DC • True RMS • CAT III 1000 V / CAT IV 600 V • IP54

Pagrindiniai privalumai

• True RMS matavimas – leidžia patikimiau matuoti kintamąją įtampą ir srovę, kai signalo forma nėra ideali sinusoidė.
• AC srovės matavimas iki 600 A replėmis – srovė matuojama neatjungiant laidininko ir neįterpiant matuoklio nuosekliai į grandinę.
• AC ir DC įtampos matavimas iki 1000 V – tinka elektros instaliacijos, maitinimo grandinių ir įrangos diagnostikai.
• LoZ ACV režimas – sumažinta įėjimo varža padeda slopinti parazitines („ghost“) įtampas ir patikimiau nustatyti realiai esančią tinklo įtampą.
• Platus papildomų matavimų rinkinys – galima matuoti varžą iki 60 MΩ, talpą iki 60 mF, dažnį iki 10 MHz ir darbo ciklą.
• MAX/MIN, HOLD ir REL funkcijos – palengvina kintančių verčių stebėjimą, rodmens užfiksavimą bei santykinius matavimus.
• Automatinis ir rankinis diapazono parinkimas – galima rinktis greitą automatinį arba vartotojo nustatytą diapazoną.
• 6000 skaičių ekranas su analogine 31 segmentų skale – suteikia skaitmeninį rodmenį ir galimybę vizualiai stebėti matuojamos vertės pokyčius.
• IP54 ir 2 m kritimo bandymas – konstrukcija pritaikyta techninės priežiūros ir darbo vietos sąlygoms.
• Automatinis ekrano apšvietimas ir žibintuvėlis – palengvina darbą prastai apšviestose elektros spintose ir kitose darbo vietose.

Naudojimas ir paskirtis

UT219E skirtas profesionaliems elektrikams, elektros įrangos techninės priežiūros specialistams ir HVAC/R technikams. Prietaisas tinkamas elektros instaliacijos, skydų, maitinimo grandinių, elektros variklių maitinimo linijų ir kitos elektrotechninės įrangos tikrinimui, kai reikia matuoti AC srovę neatjungiant laidininko arba atlikti kontaktinius įtampos, varžos, talpos ir dažnio matavimus.

Suderinamumas ir apribojimai

UT219E matuoja AC srovę replėmis, tačiau DC srovės replėmis nematuoja. Šis modelis taip pat neturi UT219M / UT219DS modeliuose esančio temperatūros matavimo ir trijų fazių variklio fazių sekos nustatymo funkcijos. UT219E neturi UT219DS būdingų žemųjų dažnių filtro (LPF), V+A dvigubo rodmens ir Inrush funkcijų.

Įtampos, varžos, talpos, dažnio, darbo ciklo, diodų ir grandinės tęstinumo matavimai atliekami matavimo laidais.

Techninės charakteristikos

Tikslumo žymėjimas lentelėje: ±(a % rodmens + b skaitmenų).

Parametras	Reikšmė
AC srovė	60,00 A / 600,0 A
AC srovės skiriamoji geba	0,01 A / 0,1 A
AC srovės tikslumas, 40–100 Hz	±(1,8 % + 6)
AC srovės tikslumas, 100–400 Hz	±(3,5 % + 6)
AC srovės dažninė charakteristika	40–400 Hz
AC įtampa	6,000 V / 60,00 V / 600,0 V / 1000 V
AC įtampos skiriamoji geba	0,001 V / 0,01 V / 0,1 V / 1 V
AC įtampos tikslumas	±(1,0 % + 6)
AC įtampos dažninė charakteristika	40–400 Hz
DC įtampa	600,0 mV / 6,000 V / 60,00 V / 600,0 V / 1000 V
DC įtampos skiriamoji geba	0,1 mV / 0,001 V / 0,01 V / 0,1 V / 1 V
DC įtampos tikslumas, 600 mV	±(0,8 % + 3)
DC įtampos tikslumas, 6 V	±(0,6 % + 3)
DC įtampos tikslumas, 60–1000 V	±(0,9 % + 6)
LoZ AC įtampa	iki 600 V
LoZ skiriamoji geba	0,1 V
LoZ tikslumas	±(2,5 % + 6)
Varža	600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ
Varžos skiriamoji geba	0,1 Ω / 1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ
Varžos tikslumas, 600 Ω	±(1,3 % + 3)
Varžos tikslumas, 6–600 kΩ	±(1,0 % + 3)
Varžos tikslumas, 6 MΩ	±(1,6 % + 4)
Varžos tikslumas, 60 MΩ	±(2,6 % + 7)
Talpa	60 nF / 600 nF / 6 µF / 60 µF / 600 µF / 6 mF / 60 mF
Talpos skiriamoji geba	0,01 nF / 0,1 nF / 0,001 µF / 0,01 µF / 0,1 µF / 0,001 mF / 0,01 mF
Talpos tikslumas, 60 nF	±(4,0 % + 30)
Talpos tikslumas, 600 nF–600 µF	±(4,0 % + 7)
Talpos tikslumas, 6–60 mF	±10 %
Dažnis	10 Hz–10 MHz
Dažnio skiriamoji geba	priklausomai nuo diapazono: 0,001 Hz–1 kHz
Dažnio tikslumas	±(0,1 % + 6)
Darbo ciklas	0,1–99,9 %
Darbo ciklo skiriamoji geba	0,1 %
Darbo ciklo tikslumas	±(2,6 % + 7)
Diodų testas	Taip
Grandinės tęstinumo testas	Taip, garsinė indikacija
True RMS	Taip
Diapazono parinkimas	Automatinis / rankinis
MAX / MIN	Taip
Duomenų užlaikymas (HOLD)	Taip
Santykinis matavimas (REL)	Taip
ZERO funkcija	Taip
Ekranas	6000 skaičių LCD
Analoginė skalė	31 segmento
Įtampos matavimo įėjimo varža	≥10 MΩ
Replių angos dydis	33 mm
Ekrano matmenys	35 × 31 mm
Automatinis ekrano apšvietimas	Taip
Žibintuvėlis	Taip
Automatinis išsijungimas	Taip
Išsikraunančių baterijų indikacija	Taip
Apsaugos klasė	IP54
Kritimo bandymas	2 m
Saugos kategorija	CAT III 1000 V / CAT IV 600 V
Taršos laipsnis	2
Sertifikavimas / atitikties žymėjimai	CE, UKCA, cETLus, GS
Maitinimas	3 × 1,5 V R03 / AAA baterijos
Laikymo temperatūra	–20 °C iki +60 °C
Laikymo santykinė drėgmė	<80 % RH
Tikslumo etaloninės aplinkos sąlygos	18–28 °C, ≤75 % RH
Matmenys	234,6 × 82 × 47 mm
Grynasis svoris	310 g

Konstrukcija ir valdymas

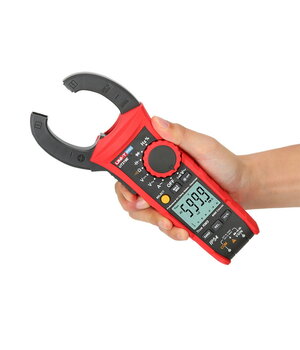

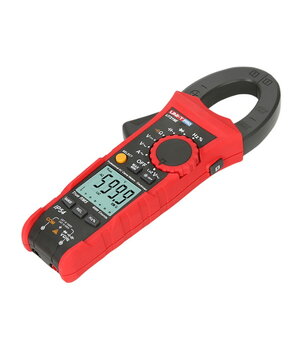

UT219E turi 33 mm atsidarančias srovės matavimo reples, sukamąjį funkcijų jungiklį ir atskirus funkcinius mygtukus RANGE, MAX/MIN, REL/ZERO, HOLD, Hz% ir SELECT. LCD ekrane pateikiamas pagrindinis skaitmeninis rodmuo bei 31 segmento analoginė skalė. Automatinis apšvietimas padeda skaityti ekraną tamsesnėje aplinkoje, o integruotas žibintuvėlis apšviečia matavimo vietą.

Svarbios naudojimo ir saugos pastabos

Matuojant srovę replėmis reikia apgaubti tik vieną laidininką – kartu apgaubus fazinį ir grįžtamąjį laidininką jų magnetiniai laukai gali kompensuotis ir rodmuo bus neteisingas.

Atliekant AC srovės matavimą laidininką rekomenduojama laikyti kuo arčiau replių centro. Prieš matuojant įtampą, varžą, talpą ar kitus dydžius būtina pasirinkti tinkamą matavimo funkciją ir laikytis prietaiso saugos kategorijos bei leistinų įėjimo ribų.

Komplektacija

• UNI-T UT219E srovės matavimo replės
• Matavimo laidai
• Baterijos
• Nešiojimo dėklas
