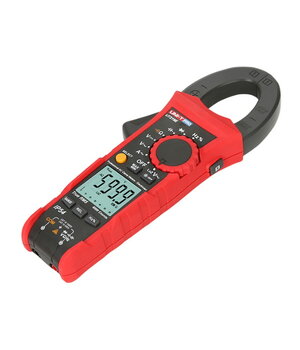

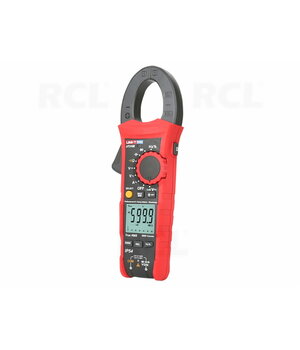

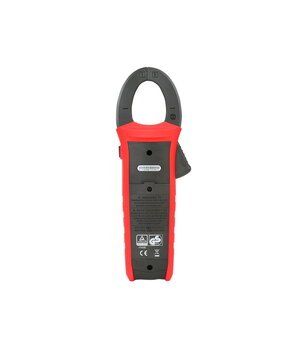

Digitālās strāvas mērīšanas knaibles UNI-T UT219E, 600 A AC, True RMS, CAT IV 600 V

Digitālās strāvas mērīšanas knaibles UNI-T UT219E, 600 A AC, True RMS, CAT IV 600 V

UNI-T UT219E ir profesionālas digitālās strāvas mērīšanas knaibles, kas paredzētas elektroinstalācijas, tehniskās apkopes un HVAC/R darbiem. Ierīce ar knaiblēm mēra maiņstrāvu līdz 600 A, AC un DC spriegumu līdz 1000 V, pretestību, kapacitāti, frekvenci un darba ciklu, kā arī nodrošina True RMS mērījumus. IP54 aizsardzības pakāpe, 2 m kritiena tests un CAT III 1000 V / CAT IV 600 V drošības kategorijas ļauj instrumentu izmantot prasīgākos darba apstākļos.

Galvenie parametri:
600 A AC • 1000 V AC/DC • True RMS • CAT III 1000 V / CAT IV 600 V • IP54

Galvenās priekšrocības

• True RMS mērīšana – nodrošina uzticamākus AC sprieguma un strāvas mērījumus arī tad, ja signāla forma nav ideāla sinusoidāla.
• AC strāvas mērīšana līdz 600 A ar knaiblēm – ļauj mērīt strāvu, nepārtraucot ķēdi un nepieslēdzot mērinstrumentu virknē.
• AC un DC sprieguma mērīšana līdz 1000 V – piemērota elektroinstalāciju, barošanas ķēžu un elektroiekārtu diagnostikai.
• LoZ ACV režīms – pazemināta ieejas pretestība palīdz samazināt parazītiskos jeb „spoku” spriegumus.
• Plašs papildu mērījumu klāsts – pretestība līdz 60 MΩ, kapacitāte līdz 60 mF, frekvence līdz 10 MHz un darba cikls.
• MAX/MIN, HOLD un REL funkcijas – atvieglo mainīgu vērtību novērošanu, rādījuma fiksēšanu un relatīvos mērījumus.
• Automātiska un manuāla diapazona izvēle – iespējams izmantot automātisku diapazona noteikšanu vai izvēlēties diapazonu manuāli.
• 6000 skaitījumu displejs ar 31 segmenta analogo joslu – nodrošina precīzu digitālu rādījumu un vizuālu vērtības izmaiņu novērošanu.
• IP54 un 2 m kritiena tests – konstrukcija piemērota tehniskās apkopes un darba vietas apstākļiem.
• Automātisks displeja apgaismojums un lukturītis – atvieglo darbu vāji apgaismotos elektrosadales skapjos un citās darba vietās.

Lietošana un pielietojums

UT219E ir paredzēts profesionāliem elektriķiem, elektroiekārtu apkopes speciālistiem un HVAC/R tehniķiem. Tas ir piemērots elektroinstalāciju, sadales skapju, barošanas ķēžu, elektromotoru barošanas līniju un citas elektrotehniskās iekārtas pārbaudei, ja nepieciešams mērīt AC strāvu, nepārtraucot vadītāju, vai veikt kontakta sprieguma, pretestības, kapacitātes un frekvences mērījumus.

Savietojamība un ierobežojumi

UT219E ar knaiblēm mēra AC strāvu, taču nemēra DC strāvu ar knaiblēm. Atšķirībā no UT219M un UT219DS šim modelim nav temperatūras mērīšanas un trīsfāžu motora fāžu secības noteikšanas funkcijas. UT219E nav arī UT219DS pieejamo LPF, V+A dubultā rādījuma un Inrush funkciju.

Sprieguma, pretestības, kapacitātes, frekvences, darba cikla, diožu un ķēdes nepārtrauktības mērījumi tiek veikti ar mērīšanas vadiem.

Tehniskie parametri

Precizitātes apzīmējums tabulā: ±(a% no rādījuma + b cipari).

Konstrukcija un vadība

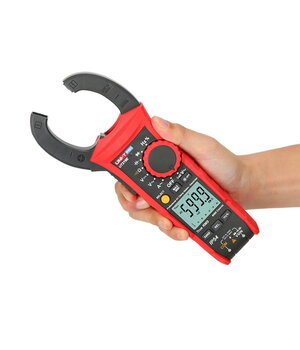

UT219E ir aprīkots ar 33 mm atvērumu strāvas knaiblēm, rotējošu funkciju slēdzi un atsevišķām RANGE, MAX/MIN, REL/ZERO, HOLD, Hz% un SELECT pogām. LCD displejā tiek parādīts galvenais digitālais rādījums un 31 segmenta analogā josla. Automātiskais apgaismojums atvieglo displeja nolasīšanu tumšā vidē, bet iebūvētais lukturītis izgaismo mērīšanas vietu.

Svarīgas lietošanas un drošības piezīmes

Mērot strāvu ar knaiblēm, jāaptver tikai viens vadītājs. Ja knaiblēs vienlaikus tiek ievietots gan turpgaitas, gan atpakaļgaitas vadītājs, to magnētiskie lauki var savstarpēji kompensēties un mērījuma rezultāts būs nepareizs.

Veicot AC strāvas mērījumus, vadītāju ieteicams novietot pēc iespējas tuvāk knaibļu centram. Pirms sprieguma, pretestības, kapacitātes vai citu lielumu mērīšanas jāizvēlas atbilstošā mērīšanas funkcija un jāievēro instrumenta drošības kategorija un pieļaujamās ieejas robežas.

Komplektācija

• UNI-T UT219E strāvas mērīšanas knaibles
• Mērīšanas vadi
• Baterijas
• Pārnēsāšanas soma
