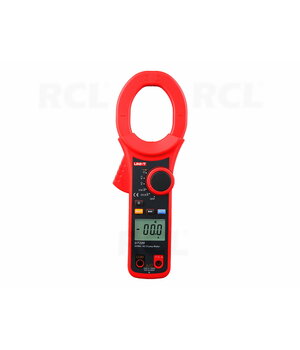

Skaitmeninės srovės matavimo replės UNI-T UT220, AC 2000 A, 63 mm, CAT III 1000 V

UNI-T UT220 – skaitmeninės srovės matavimo replės, skirtos iki 2000 A kintamajai srovei matuoti neatjungiant laidininko. Prietaisu taip pat galima matuoti kintamąją ir nuolatinę įtampą, varžą, tikrinti elektros grandinės vientisumą bei diodus. Didelio skersmens replės, automatinis įtampos ir varžos matavimo diapazonų parinkimas bei apšviečiamas ekranas palengvina darbą tikrinant elektros instaliaciją ir įrangą.

Pagrindiniai parametrai: AC srovė iki 2000 A • AC įtampa iki 750 V • DC įtampa iki 1000 V • Replių atvėrimas 63 mm • CAT III 1000 V / CAT IV 600 V

Pagrindiniai privalumai

• Kintamosios srovės matavimas iki 2000 A – du pasirenkami 200 A ir 2000 A diapazonai leidžia matuoti skirtingo dydžio sroves neatjungiant matuojamo laidininko.

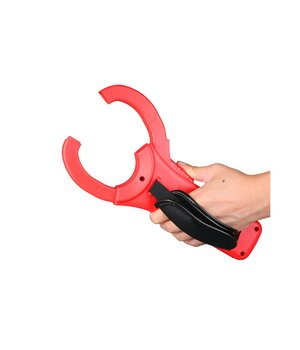

• 63 mm replių atvėrimas – leidžia apgaubti iki 60 mm skersmens laidininką, todėl prietaisas tinkamas ir stambesniems elektros kabeliams.
• Įtampos matavimas iki 750 V AC ir 1000 V DC – naudojant matavimo laidus galima tikrinti elektros tinklų ir įrenginių įtampą.
• Varžos, diodų ir grandinės vientisumo tikrinimas – padeda tikrinti elektros grandines, laidų sujungimus ir elektronikos komponentus.
• Automatinis matavimo diapazono parinkimas – supaprastina įtampos ir varžos matavimus, kai iš anksto nežinoma matuojamo dydžio reikšmė.
• MAX ir HOLD funkcijos – leidžia užfiksuoti didžiausią stebėtą matavimo reikšmę arba išlaikyti rodmenį ekrane.
• Apšviečiamas LCD ekranas – palengvina rodmenų skaitymą silpnai apšviestose darbo vietose.
• CAT III 1000 V / CAT IV 600 V saugos kategorijos – leidžia naudoti prietaisą atitinkamų kategorijų elektros instaliacijose, laikantis gamintojo nustatytų matavimo ribų ir saugos reikalavimų.

Naudojimas ir paskirtis

UNI-T UT220 skirtas elektrikams, elektros įrangos techninės priežiūros specialistams ir kitiems naudotojams, kuriems reikia matuoti dideles kintamąsias sroves. Prietaisas gali būti naudojamas elektros paskirstymo įrenginių, maitinimo grandinių, variklių ir kitų kintamąja srove maitinamų įrenginių patikrai.

Matavimo replės leidžia matuoti srovę neardant elektros grandinės. Įtampos, varžos ir papildomos tikrinimo funkcijos atliekamos naudojant matavimo laidus.

Suderinamumas ir apribojimai

• Srovė replėmis matuojama tik kintamosios srovės (AC) grandinėse.
• Nuolatinės srovės (DC) matavimo replėmis funkcijos nėra.
• Prietaisas neturi True RMS funkcijos. Kintamosios įtampos ir srovės matavimai atliekami pagal vidutinės vertės metodą, todėl iškraipytos formos signalų matavimo tikslumas gali skirtis.
• Srovės matavimo dažnių diapazonas – 50–60 Hz.
• Replėmis matuojamas vienas srovę nešantis laidininkas, o ne visas daugiagyslis kabelis.
• Modelis neturi dažnio, talpos ar temperatūros matavimo funkcijų.

Techninės charakteristikos

Parametras	Reikšmė
Prietaiso tipas	Skaitmeninės srovės matavimo replės
AC srovės diapazonai	200 A / 2000 A
AC srovės skiriamoji geba	0,1 A / 1 A
AC srovės tikslumas	±(2,5 % + 5 skaitmenys)
AC srovės dažnių diapazonas	50–60 Hz
AC srovės perkrovos apsauga	2500 A
AC įtampos diapazonai	2 V / 20 V / 200 V / 750 V
AC įtampos skiriamoji geba	0,001 V / 0,01 V / 0,1 V / 1 V
AC įtampos tikslumas, 2–200 V diapazonai	±(1,2 % + 5 skaitmenys)
AC įtampos tikslumas, 750 V diapazonas	±(1,5 % + 5 skaitmenys)
AC įtampos dažnių diapazonas	40–400 Hz; mažesnei nei 400 mV įtampai – 50–100 Hz
DC įtampos diapazonai	2 V / 20 V / 200 V / 1000 V
DC įtampos skiriamoji geba	0,001 V / 0,01 V / 0,1 V / 1 V
DC įtampos tikslumas, 2 V diapazonas	±(0,8 % + 3 skaitmenys)
DC įtampos tikslumas, 20–200 V diapazonai	±(0,8 % + 1 skaitmuo)
DC įtampos tikslumas, 1000 V diapazonas	±(1,0 % + 3 skaitmenys)
Varžos diapazonai	200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ
Varžos skiriamoji geba	0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ / 0,001 MΩ / 0,01 MΩ
Varžos tikslumas, 200 Ω	±(1,2 % + 2 skaitmenys)
Varžos tikslumas, 2 kΩ – 200 kΩ	±(1,0 % + 2 skaitmenys)
Varžos tikslumas, 2 MΩ	±(1,2 % + 2 skaitmenys)
Varžos tikslumas, 20 MΩ	±(1,5 % + 2 skaitmenys)
Grandinės vientisumo tikrinimas	Garsinis signalas, kai varža mažesnė nei 10 Ω
Diodų tikrinimas	Yra; 0,001 V skiriamoji geba
Diodų tikrinimo atviros grandinės įtampa	Apie 1,5 V
Įėjimo varža matuojant įtampą	Didesnė nei 10 MΩ
Ekranas	LCD, 2000 atskaitų
Rodmenų atnaujinimas	Apie 3 kartus per sekundę
Matavimo diapazono parinkimas	Automatinis įtampai ir varžai; pasirenkami 200 A / 2000 A srovės diapazonai
Papildomos funkcijos	MAX, HOLD, ekrano apšvietimas, išsikraunančios baterijos indikacija
Replių atvėrimas	63 mm
Didžiausias laidininko skersmuo	60 mm
Saugos kategorijos	CAT III 1000 V / CAT IV 600 V
Saugos standartai	IEC/EN 61010-1, IEC/EN 61010-2-032, IEC/EN 61010-2-033
Izoliacija	Dviguba
Užterštumo laipsnis	2
Darbo temperatūra	0–50 °C
Darbinė santykinė drėgmė	Iki 80 % (0–30 °C); iki 75 % (30–40 °C); iki 45 % (40–50 °C)
Laikymo temperatūra	Nuo −20 iki +60 °C
Didžiausias naudojimo aukštis	2000 m
Maitinimas	9 V, 6F22 tipo baterija
Ekrano matmenys	43 × 30 mm
Prietaiso matmenys	298 × 107 × 47 mm
Svoris	Apie 389 g

Tikslumo pastaba: tikslumas nurodomas kaip ±(rodmens procentinė dalis + mažiausių ekrano skaitmenų skaičius), esant 23 ± 5 °C aplinkos temperatūrai ir mažesnei nei 80 % santykinei drėgmei.

Konstrukcija ir valdymas

Prietaisas valdomas sukamuoju matavimo funkcijų jungikliu ir funkciniais mygtukais. Replių atvėrimo svirtis leidžia apgaubti laidininką, o apsauginė rankenos konstrukcija padeda išlaikyti ranką saugioje vietoje.

Apšviečiamame LCD ekrane pateikiamas matavimo rezultatas, pasirinktos funkcijos ir būsenos indikatoriai. Įtampai, varžai, grandinės vientisumui ir diodams tikrinti naudojami COM ir matavimo įėjimai.

Svarbios naudojimo ir saugos pastabos

• Neviršykite 2000 A matuojamos srovės ir 750 V AC / 1000 V DC įtampos ribų.
• Matuojant srovę, laidininkas turi būti kuo arčiau replių centro. Netinkama jo padėtis gali sukelti iki 1 % papildomą matavimo paklaidą.
• Prieš tikrindami varžą, diodus ar grandinės vientisumą, išjunkite tikrinamos grandinės maitinimą ir iškraukite kondensatorius.
• Nematuokite didelės srovės nepertraukiamai ilgą laiką, nes replių magnetinė grandinė gali įkaisti ir turėti įtakos matavimo tikslumui.
• Nenaudokite prietaiso, jei pažeistas jo korpusas, izoliacija ar matavimo laidai.

Komplektacija

• UNI-T UT220 skaitmeninės srovės matavimo replės.
• Matavimo laidų pora.
• Nešiojimo dėklas.
