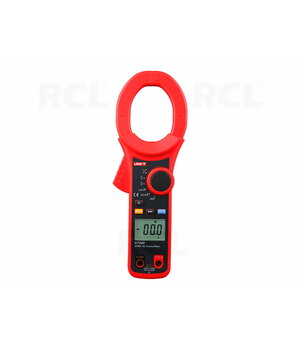

Digitālās strāvas mērknaibles UNI-T UT220, AC 2000 A, žokļu atvērums 63 mm, CAT III 1000 V
Kods ATSR220- Ražotājs UNI-T
- Svars bruto 0.00g
E-veikala cena: 62,95 €
| Daudzums: | 2+ | 3+ |
| Cena: | 59,80 | 54,90 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
Datu lapa Lietotāja rokasgrāmata
Digitālās strāvas mērknaibles UNI-T UT220, AC 2000 A, žokļu atvērums 63 mm, CAT III 1000 V
UNI-T UT220 ir digitālās strāvas mērknaibles, kas paredzētas maiņstrāvas mērīšanai līdz 2000 A, neatvienojot vadītāju no elektriskās ķēdes. Ar ierīci iespējams arī mērīt maiņspriegumu, līdzspriegumu un pretestību, pārbaudīt elektrisko ķēžu nepārtrauktību un testēt diodes. Lielais žokļu atvērums, automātiska sprieguma un pretestības mērīšanas diapazona izvēle un izgaismots displejs atvieglo elektroinstalāciju pārbaudi un iekārtu apkopi.
Galvenie parametri: maiņstrāva līdz 2000 A • Maiņspriegums līdz 750 V • Līdzspriegums līdz 1000 V • Žokļu atvērums 63 mm • CAT III 1000 V / CAT IV 600 V
Galvenās priekšrocības
- Maiņstrāvas mērīšana līdz 2000 A – divi izvēlami 200 A un 2000 A diapazoni ļauj mērīt dažāda lieluma strāvu, neatvienojot vadītāju.
- 63 mm žokļu atvērums – ļauj aptvert vadītājus ar diametru līdz 60 mm, tostarp lielākus elektroenerģijas kabeļus.
- Maiņsprieguma un līdzsprieguma mērīšana – ar mērtaustiem iespējams mērīt maiņspriegumu līdz 750 V un līdzspriegumu līdz 1000 V.
- Pretestības, ķēdes nepārtrauktības un diožu pārbaude – papildu funkcijas elektroinstalācijas, savienojumu un elektronisko komponentu pārbaudei.
- Automātiska diapazona izvēle – vienkāršo sprieguma un pretestības mērīšanu.
- MAX un HOLD funkcijas – ļauj fiksēt lielāko reģistrēto mērījuma vērtību vai saglabāt pašreizējo rādījumu displejā.
- Izgaismots LCD displejs – atvieglo mērījumu nolasīšanu vāji apgaismotās darba vietās.
- CAT III 1000 V / CAT IV 600 V drošības kategorijas – ļauj veikt mērījumus atbilstošu kategoriju elektroinstalācijās, ievērojot ražotāja noteiktos ierobežojumus un drošības prasības.
Pielietojums
UNI-T UT220 ir paredzēts elektriķiem, elektroiekārtu apkopes speciālistiem un citiem lietotājiem, kuriem nepieciešams mērīt lielas maiņstrāvas. Ierīci var izmantot elektrosadales iekārtu, barošanas ķēžu, elektromotoru un citu ar maiņstrāvu darbināmu iekārtu pārbaudei.
Mērknaibles ļauj mērīt strāvu, nepārtraucot elektrisko ķēdi. Sprieguma, pretestības, ķēdes nepārtrauktības un diožu pārbaude tiek veikta ar mērtaustiem.
Savietojamība un ierobežojumi
- Ar mērknaiblēm iespējams mērīt tikai maiņstrāvu (AC).
- Līdzstrāvas (DC) mērīšana ar mērknaiblēm netiek atbalstīta.
- Ierīcei nav True RMS funkcijas. Maiņstrāvas un maiņsprieguma mērījumi tiek veikti, izmantojot vidējās vērtības metodi, tādēļ deformētu signālu mērījumu precizitāte var atšķirties.
- Maiņstrāvas mērīšanas frekvenču diapazons ir 50–60 Hz.
- Strāva jāmēra, aptverot vienu strāvu vadošu vadītāju, nevis visu daudzdzīslu kabeli.
- Frekvences, kapacitātes un temperatūras mērīšanas funkcijas nav pieejamas.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Ierīces tips | Digitālās strāvas mērknaibles |
| Maiņstrāvas mērīšanas diapazoni | 200 A / 2000 A |
| Maiņstrāvas mērīšanas izšķirtspēja | 0,1 A / 1 A |
| Maiņstrāvas mērīšanas precizitāte | ±(2,5% + 5 cipari) |
| Maiņstrāvas frekvenču diapazons | 50–60 Hz |
| Maiņstrāvas pārslodzes aizsardzība | 2500 A |
| Maiņsprieguma mērīšanas diapazoni | 2 V / 20 V / 200 V / 750 V |
| Maiņsprieguma mērīšanas izšķirtspēja | 0,001 V / 0,01 V / 0,1 V / 1 V |
| Maiņsprieguma precizitāte, 2–200 V diapazoni | ±(1,2% + 5 cipari) |
| Maiņsprieguma precizitāte, 750 V diapazons | ±(1,5% + 5 cipari) |
| Maiņsprieguma frekvenču diapazons | 40–400 Hz; 50–100 Hz spriegumam zem 400 mV |
| Līdzsprieguma mērīšanas diapazoni | 2 V / 20 V / 200 V / 1000 V |
| Līdzsprieguma mērīšanas izšķirtspēja | 0,001 V / 0,01 V / 0,1 V / 1 V |
| Līdzsprieguma precizitāte, 2 V diapazons | ±(0,8% + 3 cipari) |
| Līdzsprieguma precizitāte, 20–200 V diapazoni | ±(0,8% + 1 cipars) |
| Līdzsprieguma precizitāte, 1000 V diapazons | ±(1,0% + 3 cipari) |
| Pretestības mērīšanas diapazoni | 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ |
| Pretestības mērīšanas izšķirtspēja | 0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ / 0,001 MΩ / 0,01 MΩ |
| Pretestības precizitāte, 200 Ω | ±(1,2% + 2 cipari) |
| Pretestības precizitāte, 2 kΩ – 200 kΩ | ±(1,0% + 2 cipari) |
| Pretestības precizitāte, 2 MΩ | ±(1,2% + 2 cipari) |
| Pretestības precizitāte, 20 MΩ | ±(1,5% + 2 cipari) |
| Ķēdes nepārtrauktības pārbaude | Skaņas signāls, ja pretestība ir mazāka par 10 Ω |
| Diožu pārbaude | Ir; 0,001 V izšķirtspēja |
| Atvērtas ķēdes spriegums diožu pārbaudes režīmā | Aptuveni 1,5 V |
| Ieejas pretestība sprieguma mērīšanas režīmā | Lielāka par 10 MΩ |
| Displejs | LCD, 2000 skaitījumu |
| Rādījumu atjaunošanas ātrums | Aptuveni 3 reizes sekundē |
| Diapazona izvēle | Automātiska spriegumam un pretestībai; izvēlami 200 A / 2000 A strāvas diapazoni |
| Papildu funkcijas | MAX, HOLD, displeja apgaismojums, zema baterijas uzlādes līmeņa indikācija |
| Žokļu atvērums | 63 mm |
| Maksimālais vadītāja diametrs | 60 mm |
| Drošības kategorijas | CAT III 1000 V / CAT IV 600 V |
| Drošības standarti | IEC/EN 61010-1, IEC/EN 61010-2-032, IEC/EN 61010-2-033 |
| Izolācija | Dubultā |
| Piesārņojuma pakāpe | 2 |
| Darba temperatūra | 0–50 °C |
| Relatīvais mitrums darbības laikā | Līdz 80% (0–30 °C); līdz 75% (30–40 °C); līdz 45% (40–50 °C) |
| Uzglabāšanas temperatūra | No −20 līdz +60 °C |
| Maksimālais darbības augstums | 2000 m |
| Barošana | 9 V, 6F22 tipa baterija |
| Displeja izmēri | 43 × 30 mm |
| Ierīces izmēri | 298 × 107 × 47 mm |
| Svars | Aptuveni 389 g |
Piezīme par precizitāti: precizitāte ir norādīta kā ±(procenti no mērījuma rādījuma + mazāk nozīmīgo ciparu skaits), ja apkārtējās vides temperatūra ir 23 ± 5 °C un relatīvais mitrums ir mazāks par 80%.
Konstrukcija un vadība

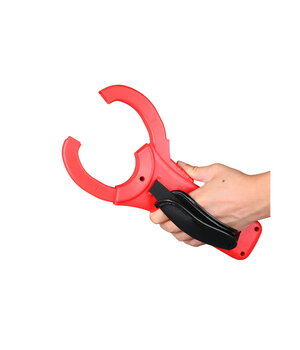

Ierīce ir aprīkota ar grozāmu mērīšanas funkciju pārslēgu un funkciju pogām. Ar atvēršanas sviru iespējams atvērt mērknaibļu žokļus un aptvert vadītāju, savukārt roktura aizsargkonstrukcija palīdz noturēt roku drošā vietā.
Izgaismotajā LCD displejā tiek attēloti mērījumu rezultāti, izvēlētās funkcijas un stāvokļa indikatori. Sprieguma, pretestības, ķēdes nepārtrauktības un diožu pārbaudei tiek izmantotas COM un mērīšanas ieejas ligzdas.
Svarīgi lietošanas un drošības norādījumi
- Nepārsniedziet 2000 A strāvas mērīšanas robežu un 750 V AC / 1000 V DC sprieguma mērīšanas robežas.
- Mērot strāvu, novietojiet vadītāju pēc iespējas tuvāk mērknaibļu žokļu centram. Nepareizs vadītāja novietojums var radīt papildu mērījuma kļūdu līdz 1%.
- Pirms pretestības, diožu vai ķēdes nepārtrauktības pārbaudes atvienojiet pārbaudāmās ķēdes barošanu un pilnībā izlādējiet kondensatorus.
- Izvairieties no ilgstošas nepārtrauktas lielas strāvas mērīšanas, jo magnētiskās sistēmas sakaršana var ietekmēt mērījumu precizitāti.
- Nelietojiet ierīci, ja ir bojāts korpuss, izolācija vai mērīšanas vadi.
Komplektācija
- UNI-T UT220 digitālās strāvas mērknaibles.
- Mērīšanas vadu pāris.
- Pārnēsāšanas soma.
