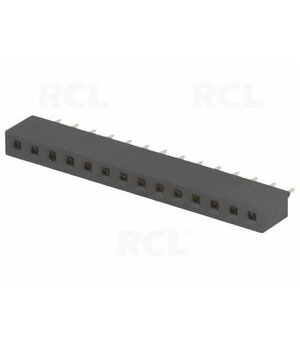

Ligzdas kontaktu rinda CONNFLY DS1026-01-1*14S8BV, 1×14, 2,00 mm, THT, 2 A

Ligzdas kontaktu rinda CONNFLY DS1026-01-1*14S8BV, 1×14, 2,00 mm, THT, 2 A

CONNFLY DS1026-01-1*14S8BV ir vienas rindas 14 kontaktu ligzdas savienotājs, kas paredzēts vertikālai montāžai iespiedplates caurumos (THT). Savienotājam ir 2,00 mm kontaktu solis, apzeltīti kontakti un kompakts 4,3 mm korpusa augstums. Tas paredzēts elektronikas platēm, moduļiem un citām konstrukcijām, kur nepieciešams atvienojams 1×14 ligzdas savienojums ar 2,00 mm soli.

Galvenie parametri:
1×14 kontakti • 2,00 mm solis • vertikāls THT • 2 A • apzeltīti kontakti • −40…+105 °C

Galvenās priekšrocības

• 1×14 kontaktu konfigurācija – četrpadsmit ligzdas kontakti vienā rindā nodrošina kompaktu signālu vai barošanas ķēžu savienošanu ar PCB.
• 2,00 mm kontaktu solis – mazāks nekā plaši izmantotais 2,54 mm solis, tādēļ savienotājs ir piemērots kompaktākām elektronikas konstrukcijām.
• Vertikāla THT montāža – 2,7 mm gari izvadi paredzēti lodēšanai iespiedplates caurumos, savienotāju novietojot perpendikulāri PCB.
• 2 A strāvas raksturlielums – ražotājs norāda 2 A strāvas vērtību.
• Apzeltīti kontakti – vara sakausējuma kontakti ir pārklāti ar niķeli un plānu zelta slāni, kas norādīts kā “Full gold flash”.
• Zema kontaktu pretestība – ražotāja norādītā maksimālā kontaktu pretestība ir 20 mΩ.
• Plašs darba temperatūras diapazons – savienotājs paredzēts darbam no −40 °C līdz +105 °C.
• UL94 V-0 izolatora degamības klase – melnais augstas temperatūras izolators atbilst ražotāja norādītajai UL94 V-0 klasei.

Lietojums un pielietojums

Savienotājs paredzēts elektronisko ierīču iespiedplatēm, vadības moduļiem, interfeisa platēm, prototipiem un citām konstrukcijām, kur nepieciešams vienas rindas 14 kontaktu ligzdas savienotājs.

THT konstrukcija paredzēta lodēšanai PCB caurumos. Vertikālais izvietojums ļauj atbilstošo savienotāju pievienot perpendikulāri iespiedplates virsmai.

Savietojamība un ierobežojumi

Savienotājam ir 1×14 kontaktu izvietojums un 2,00 mm solis. Izvēloties atbilstošu spraudņa tipa kontaktu rindu, jāpārbauda ne tikai 2,00 mm solis, bet arī kontaktu mehāniskie izmēri, jo ražotāja datu lapā konkrēts atbilstošais CONNFLY detaļas numurs nav norādīts.

Šis ir THT, nevis SMT savienotājs.

Ražotāja norādītie 500 V AC(rms) uz 1 minūti ir dielektriskās izturības pārbaudes spriegums. Šo vērtību nedrīkst uzskatīt par nominālo vai maksimālo darba spriegumu, jo darba spriegums ražotāja datu lapā nav norādīts.

Tehniskie parametri

Konstrukcija un montāža

Savienotājam ir vienas rindas, zema 4,3 mm profila konstrukcija. Četrpadsmit ligzdas kontakti izvietoti ar 2,00 mm soli, bet 2,7 mm garie izvadi paredzēti lodēšanai iespiedplates caurumos.

Ražotāja ieteiktajā PCB izkārtojumā izmantoti Ø0,80 mm caurumi ar 2,00 mm soli.

Svarīgas lietošanas un drošības piezīmes

• Pirms PCB montāžas vietas projektēšanas jāpārbauda ražotāja mehāniskais rasējums un ieteiktais caurumu izvietojums.
• 500 V AC(rms) / 1 min vērtība attiecas uz dielektriskās izturības pārbaudi un nav darba sprieguma nomināls.
• Projektējot strāvas ķēdi, jāievēro ražotāja norādītais 2 A strāvas raksturlielums un jāņem vērā faktiskie darba un temperatūras apstākļi.
• Atbilstošās savienotāja daļas mehāniskā savietojamība jāpārbauda pēc kontaktu ģeometrijas, nevis tikai pēc 2,00 mm soļa.
