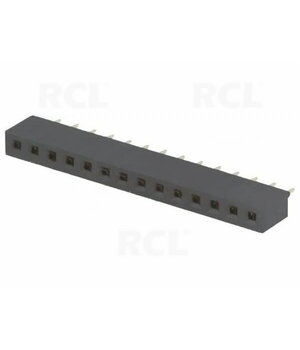

Lizdinė kontaktų juosta 1x14pin 2.00mm, lituojama

Lizdinė kontaktų juosta CONNFLY DS1026-01-1*14S8BV, 1×14, 2,00 mm, THT, 2 A

CONNFLY DS1026-01-1*14S8BV – vienos eilės 14 kontaktų lizdinė kontaktų juosta, skirta vertikaliam montavimui į spausdintinę plokštę per kiaurymes (THT). Jungtis turi 2,00 mm kontaktų žingsnį, paauksuotus kontaktus ir kompaktišką 4,3 mm aukščio korpusą. Ji tinkama elektronikos plokštėse, moduliuose ir kituose įrenginiuose, kuriuose reikalinga nuimama 1×14 kontaktų jungtis su 2,00 mm žingsniu.

Pagrindiniai parametrai:
1×14 kontaktų • 2,00 mm žingsnis • THT, vertikali • 2 A • paauksuoti kontaktai • −40…+105 °C

Pagrindiniai privalumai

• 1×14 kontaktų konfigūracija – vienoje eilėje išdėstyti 14 lizdinių kontaktų leidžia kompaktiškai prijungti signalų ar maitinimo linijas prie PCB.
• 2,00 mm kontaktų žingsnis – mažesnis už įprastą 2,54 mm žingsnį, todėl jungtis tinkama kompaktiškesnėms elektroninėms konstrukcijoms.
• Vertikalus THT montavimas – 2,7 mm ilgio išvadai skirti lituoti į spausdintinės plokštės kiaurymes, jungtį montuojant statmenai PCB.
• 2 A srovės charakteristika – gamintojo deklaruota jungties srovės vertė yra 2 A.
• Paauksuoti kontaktai – vario lydinio kontaktai padengti nikeliu ir plonu aukso sluoksniu („Full gold flash“).
• Maža kontaktų varža – gamintojas nurodo ne didesnę kaip 20 mΩ kontaktų varžą.
• Platus temperatūros diapazonas – jungtis skirta eksploatuoti nuo −40 °C iki +105 °C temperatūroje.
• UL94 V-0 izoliatoriaus degumo klasė – juodos spalvos aukštai temperatūrai pritaikytas izoliatorius atitinka gamintojo nurodytą UL94 V-0 klasę.

Naudojimas ir paskirtis

Jungtis skirta elektroninių įrenginių spausdintinėms plokštėms, valdymo moduliams, sąsajos plokštėms, prototipams ir kitoms konstrukcijoms, kuriose reikia vienos eilės 14 kontaktų lizdinės jungties.

THT konstrukcija tinkama litavimui į PCB kiaurymes. Vertikalus išdėstymas leidžia porinę jungtį prijungti statmenai spausdintinės plokštės paviršiui.

Suderinamumas ir apribojimai

Jungtis turi 1×14 kontaktų išdėstymą ir 2,00 mm žingsnį. Parenkant porinę kaištinę jungtį būtina patikrinti ne tik 2,00 mm žingsnį, bet ir mechaninį kontaktų matmenų suderinamumą, nes konkretaus porinio CONNFLY modelio gamintojas šiame duomenų lape nenurodo.

Tai yra THT, o ne SMT jungtis.

Gamintojo nurodyta 500 V AC(rms) 1 minutės reikšmė yra dielektrinio atsparumo bandymo įtampa. Jos negalima interpretuoti kaip jungties vardinės ar maksimalios darbinės įtampos, nes darbinės įtampos gamintojas šiame duomenų lape nenurodo.

Techninės charakteristikos

Parametras	Reikšmė
Gamintojas	CONNFLY
Modelis	DS1026-01-1*14S8BV
Jungties tipas	Lizdinė kontaktų juosta / Female Header
Kontaktų tipas	Socket, lizdinė
Kontaktų skaičius	14
Kontaktų išdėstymas	1×14
Kontaktų žingsnis	2,00 mm
Montavimo tipas	THT, vertikalus / V/T
Srovės charakteristika	2 A
Kontaktų varža	≤20 mΩ
Izoliacijos varža	≥1000 MΩ
Dielektrinio atsparumo bandymas	500 V AC(rms), 1 min.
Darbo temperatūra	−40…+105 °C
Kontaktų medžiaga	Vario lydinys
Kontaktų danga	Auksas ant nikelio, „Full gold flash“
Izoliatorius	Aukštai temperatūrai pritaikytas, juodas
Izoliatoriaus degumo klasė	UL94 V-0
Korpuso ilgis	28,5 ±0,3 mm
Korpuso plotis	2,40 mm
Korpuso aukštis	4,30 mm
Išvadų ilgis po korpusu	2,70 mm
Išvado skerspjūvis	0,50 × 0,20 mm
Atstumas tarp kraštinių kontaktų centrų	26,0 mm nominaliai
Rekomenduojamas PCB kiaurymės skersmuo	Ø0,80 mm
Rekomenduojamas PCB kontaktų žingsnis	2,00 mm
Korpuso spalva	Juoda

Konstrukcija ir montavimas

Jungtis yra vienos eilės, žemo 4,3 mm profilio konstrukcijos. Keturiolika lizdinių kontaktų išdėstyti 2,00 mm žingsniu, o 2,7 mm ilgio išvadai skirti THT litavimui.

Gamintojo rekomenduojamame PCB išdėstyme naudojamos Ø0,80 mm kiaurymės, išdėstytos 2,00 mm žingsniu.

Svarbios naudojimo ir saugos pastabos

• Prieš projektuojant PCB reikia patikrinti gamintojo mechaninį brėžinį ir kiaurymių išdėstymą.
• 500 V AC(rms) / 1 min. reikšmė yra izoliacijos dielektrinio atsparumo bandymo parametras, o ne deklaruota darbinė įtampa.
• Projektuojant srovės grandines reikia laikytis gamintojo nurodytos 2 A srovės charakteristikos ir įvertinti realias darbo bei temperatūros sąlygas.
• Porinės jungties mechaninis suderinamumas turi būti patikrintas pagal jos kontaktų geometriją, o ne vien pagal 2,00 mm žingsnį.
