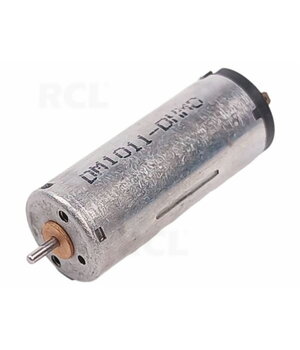

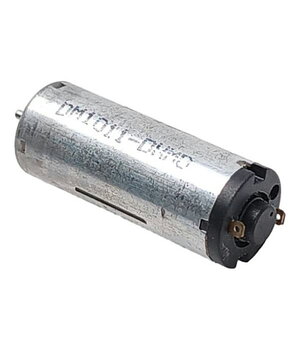

Miniatūrs suku līdzstrāvas motors M50, 1–3 V, 18 000 apgr./min, Ø1 mm vārpsta

Miniatūrs suku līdzstrāvas motors M50, 1–3 V, 18 000 apgr./min, Ø1 mm vārpsta

M50 ir kompakts suku līdzstrāvas motors, kas paredzēts nelieliem modeļiem, rotaļlietām, robotikas un DIY projektiem. Motors darbojas ar 1–3 V DC barošanu un pie 3 V sasniedz 18 000 apgr./min. Kompaktais Ø10 × 25 mm korpuss un Ø1 mm vārpsta ļauj to izmantot nelielos mehānismos, kuros ir svarīgi mazi izmēri un liels rotācijas ātrums.

Galvenie parametri: 1–3 V DC • 18 000 apgr./min pie 3 V • 8 000 apgr./min pie 1,5 V • Ø1 mm vārpsta • Ø10 × 25 mm korpuss

Galvenās īpašības

• 18 000 apgr./min pie 3 V – piemērots nelieliem mehānismiem un modeļiem, kuros nepieciešams liels vārpstas rotācijas ātrums.
• 1–3 V DC barošana – piemērota vienkāršām zemsprieguma elektronikas un DIY konstrukcijām.
• Kompakts Ø10 × 25 mm korpuss – atvieglo uzstādīšanu nelielās rotaļlietās, modeļos, robotos un eksperimentālos mehānismos.
• Ø1 mm vārpsta – ļauj izmantot zobratus, riteņus, savienojumus un citus mehāniskos elementus, kas paredzēti 1 mm vārpstai.
• 3 mm vārpstas garums – būtisks parametrs, izvēloties mehānisko savienojumu.
• Norādītā tukšgaitas strāva 0,09 A – palīdz izvērtēt barošanas avota un vadības ķēdes prasības darbībai bez mehāniskās slodzes.
• Maināms rotācijas virziens – suku DC motora rotācijas virzienu var mainīt, apmainot barošanas polaritāti.

Lietošana un pielietojums

Motors paredzēts mazjaudas mehānismiem ar salīdzinoši nelielu mehānisko slodzi. To var izmantot:

• nelielos rotaļu transportlīdzekļos un modeļos;
• vienkāršos robotikas projektos;
• mācību un eksperimentālos DIY projektos;
• nelielos rotējošos mehānismos;
• vieglos ventilatoru vai rotoru mehānismos;
• prototipos un nelielu mehānismu remontā.

Tas ir kompakts ātrgaitas motors. Piegādātājs nav norādījis griezes momenta raksturlielumus, tādēļ piemērotību konkrētai mehāniskajai slodzei nevar noteikt tikai pēc rotācijas ātruma.

Savietojamība un ierobežojumi

Motoram nepieciešams 1–3 V DC barošanas avots. Zobratam, ritenim, savienojumam vai citam mehāniskajam elementam jābūt piemērotam Ø1 mm vārpstai, kuras norādītais garums ir 3 mm.

Barošanas avots un vadības elektronika jāizvēlas, ņemot vērā norādīto 1,5 A strāvu pie nobloķētas vārpstas.

Svarīgi ierobežojumi:

• maksimālais norādītais barošanas spriegums – 3 V DC;
• motors paredzēts viegliem mehānismiem, nevis piedziņām, kurām nepieciešams liels griezes moments;
• griezes moments, nominālā mehāniskā jauda un lietderības koeficients nav norādīti;
• produkta specifikācijā nav precizēti 0,09 A un 1,5 A strāvas mērījumu apstākļi.

Tehniskie parametri

Parametrs	Vērtība
Motora tips	Suku līdzstrāvas (DC) motors
Modelis	M50
Barošanas sprieguma diapazons	1–3 V DC
Rotācijas ātrums pie 3 V	18 000 apgr./min
Rotācijas ātrums pie 1,5 V	8 000 apgr./min
Tukšgaitas strāva	0,09 A
Strāva pie nobloķētas vārpstas	1,5 A
Korpusa izmēri (Ø × garums)	10 × 25 mm
Vārpstas diametrs	1,0 mm
Vārpstas garums	3,0 mm
Masa	9 g

Konstrukcija un pieslēgšana

Tas ir klasiskas konstrukcijas suku līdzstrāvas motors. Pievadot līdzspriegumu, vārpsta sāk griezties, bet, apmainot barošanas polaritāti, mainās rotācijas virziens.

Kompaktais korpuss ļauj motoru uzstādīt nelielās konstrukcijās. Pirms montāžas jāpārbauda, vai izvēlētais mehāniskais elements precīzi atbilst Ø1 mm vārpstai.

Svarīgas lietošanas un drošības piezīmes

• Izmantojiet motoru tikai norādītajā 1–3 V DC diapazonā.
• Nepārsniedziet 3 V barošanas spriegumu.
• Nepieļaujiet ilgstošu darbību ar nobloķētu vārpstu. Šādā režīmā norādītā strāva var sasniegt 1,5 A, kas var izraisīt būtisku motora un vadības elementu uzsilšanu.
• Barošanas avots, slēdzis, tranzistors vai motora draiveris jāizvēlas, ņemot vērā ne tikai tukšgaitas, bet arī palaišanas un nobloķētas vārpstas strāvu.
• Pirms ieslēgšanas pārliecinieties, ka vārpsta un tai pievienotais mehānisms var brīvi griezties.

Komplektācija

• Miniatūrs suku līdzstrāvas motors M50 – 1 gab. ```
