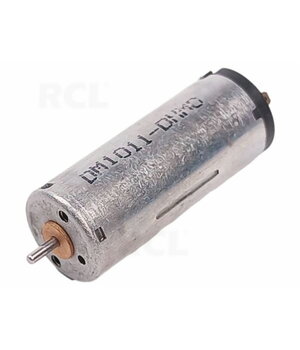

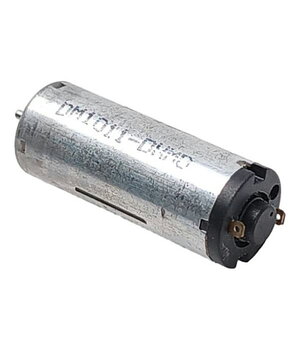

Mini šepetėlinis DC variklis M50, 1–3V, 18000 aps./min, Ø1mm velenas

Mini šepetėlinis DC variklis M50, 1–3 V, 18 000 aps./min, Ø1 mm velenas

M50 – kompaktiškas šepetėlinis nuolatinės srovės variklis, skirtas mažiems modeliams, žaislams, robotikos ir DIY projektams. Maitinamas 1–3 V DC įtampa, o prie 3 V pasiekia 18 000 aps./min greitį. Nedideli Ø10 × 25 mm korpuso matmenys ir Ø1 mm velenas leidžia jį naudoti mažose mechaninėse konstrukcijose, kur svarbūs kompaktiškumas ir didelis sukimosi greitis.

Pagrindiniai parametrai: 1–3 V DC • 18 000 aps./min prie 3 V • 8 000 aps./min prie 1,5 V • Ø1 mm velenas • Ø10 × 25 mm korpusas

Pagrindiniai privalumai

• 18 000 aps./min greitis prie 3 V – tinka mažiems mechanizmams ir modeliams, kuriuose reikalingas didelis veleno sukimosi greitis.
• 1–3 V DC maitinimas – variklį galima naudoti paprastose žemos įtampos elektronikos ir DIY konstrukcijose.
• Kompaktiški Ø10 × 25 mm matmenys – patogu montuoti mažuose žaisluose, modeliuose, robotuose ir eksperimentiniuose mechanizmuose.
• Ø1 mm velenas – leidžia naudoti mažus krumpliaračius, ratukus, movas ar kitus mechaninius elementus, pritaikytus 1 mm velenui.
• 3 mm veleno ilgis – svarbus parenkant mechaninį sujungimą ar montavimo elementą.
• 0,09 A nurodyta tuščiosios eigos srovė – leidžia įvertinti maitinimo šaltinio ir valdymo grandinės reikalavimus varikliui veikiant be mechaninės apkrovos.
• Keičiama sukimosi kryptis – šepetėlinio DC variklio kryptis pakeičiama sukeičiant maitinimo poliškumą.

Naudojimas ir paskirtis

Variklis skirtas nedidelės galios ir lengvos mechaninės apkrovos konstrukcijoms. Jį galima naudoti:

• mažuose žaisliniuose automobiliuose ir kituose modeliuose;
• paprastuose robotikos projektuose;
• mokomuosiuose ir eksperimentiniuose DIY projektuose;
• nedideliems besisukantiems mechanizmams;
• lengviems ventiliatoriaus, rotoriaus ar panašaus tipo mechanizmams;
• prototipams ir mažų mechanizmų remontui.

Tai nedidelis didelio greičio variklis. Gamintojas / tiekėjas sukimo momento charakteristikų nepateikia, todėl jo tinkamumo konkrečiai mechaninei apkrovai negalima vertinti vien pagal sukimosi greitį.

Suderinamumas ir apribojimai

Varikliui reikalingas 1–3 V DC maitinimo šaltinis. Mechaninis elementas – krumpliaratis, ratukas, mova ar kitas adapteris – turi būti pritaikytas Ø1 mm velenui, kurio nurodytas ilgis yra 3 mm.

Valdymo grandinę ir maitinimo šaltinį reikia parinkti atsižvelgiant į tai, kad nurodyta srovė užblokavus veleną siekia 1,5 A.

Svarbūs apribojimai:

• didžiausia nurodyta maitinimo įtampa – 3 V DC;
• variklis skirtas lengviems mechanizmams, o ne dideliam sukimo momentui reikalaujantiems pavaroms;
• sukimo momentas, vardinė mechaninė galia ir efektyvumas nenurodyti;
• produkto specifikacijoje nedetalizuotos 0,09 A ir 1,5 A srovių matavimo sąlygos.

Techninės charakteristikos

Parametras	Reikšmė
Variklio tipas	Šepetėlinis nuolatinės srovės (DC) variklis
Modelis	M50
Maitinimo įtampos diapazonas	1–3 V DC
Sukimosi greitis prie 3 V	18 000 aps./min
Sukimosi greitis prie 1,5 V	8 000 aps./min
Tuščiosios eigos srovė	0,09 A
Srovė užblokavus veleną	1,5 A
Korpuso matmenys (Ø × ilgis)	10 × 25 mm
Veleno skersmuo	1,0 mm
Veleno ilgis	3,0 mm
Masė	9 g

Konstrukcija ir prijungimas

Tai klasikinės šepetėlinės konstrukcijos DC variklis. Prijungus nuolatinę įtampą velenas pradeda suktis, o sukeitus maitinimo poliškumą pakeičiama sukimosi kryptis.

Maži korpuso matmenys leidžia variklį montuoti kompaktiškose konstrukcijose. Prieš montuojant būtina patikrinti, ar pasirinktas mechaninis elementas tiksliai tinka Ø1 mm velenui.

Svarbios naudojimo ir saugos pastabos

• Naudokite tik nurodytame 1–3 V DC įtampos diapazone.
• Neviršykite 3 V maitinimo įtampos.
• Venkite ilgai laikyti užblokuotą veleną – tokiu režimu nurodyta srovė gali siekti 1,5 A, todėl variklis ir valdymo elementai gali smarkiai kaisti.
• Maitinimo šaltinis, jungiklis, tranzistorius ar variklio valdiklis turi būti parinkti atsižvelgiant ne tik į tuščiosios eigos, bet ir į paleidimo bei užblokuoto veleno srovę.
• Prieš įjungdami patikrinkite, ar velenas ir prie jo prijungtas mechanizmas gali laisvai suktis.

Komplektacija

• Mini šepetėlinis DC variklis M50 – 1 vnt. ```
