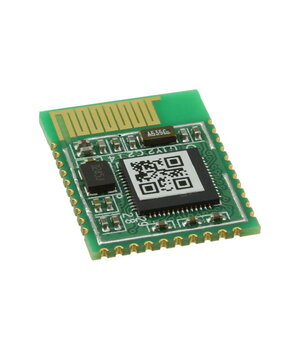

BLUETOOTH MODULIS CYBLE-012012-10

📦 Produkto paskirtis

CYBLE-012012-10 yra Infineon (anksčiau Cypress) EZ-BLE™ PRoC™ serijos programuojamas Bluetooth® Low Energy modulis, skirtas integruoti į galutinio įrenginio spausdintinę plokštę kaip SMT komponentą. Gamintojas šį modelį pateikia kaip kaštus optimizuotą platformą, skirtą sistemoms, kuriose galima naudoti didesnį modulio formos faktorių.

Šis modulis priklauso tai pačiai aparatinei platformai kaip ir CYBLE-012011-00, tačiau modelis CYBLE-012012-10 yra pateikiamas kaip subset device: - nėra kvalifikuotas Bluetooth SIG,
- neturi QDID,
- viršutinėje modulio pusėje nėra RF metalinio ekrano.

Gamintojo dokumentacijoje taip pat nurodyta, kad CYBLE-012011-00 ir CYBLE-012012-10 yra pin-to-pin suderinami.

---

⚙️ Pagrindinės techninės savybės

• Modulio tipas: programuojamas Bluetooth® Low Energy modulis
• Serija: EZ-BLE™ PRoC™
• BLE platforma: PRoC™ BLE
• Bluetooth standartas: veikia pagal Bluetooth 4.1
• Bluetooth SIG kvalifikacija: ne
• QDID: nėra
• Antenos tipas: integruota takelinė (trace) antena
• Montavimas: 31-SMT korpusas, skirtas paviršiniam montavimui
• GPIO skaičius: 23
• Darbinė temperatūra: -40 °C ... +85 °C
• Tipinis veikimo nuotolis: iki 30 m tiesioginio matomumo sąlygomis, be kliūčių ir triukšmo

---

🧠 Integruoti resursai ir periferija

Gamintojo pateikiami ištekliai ir vidiniai blokai:

• Flash atmintis: 128 KB
• SRAM: 16 KB
• SCB blokai: 2
  (konfigūruojami kaip I²C, SPI arba UART)
• TCPWM blokai: 4
• 12 bitų SAR ADC: yra
• I²S sąsaja: yra
• CapSense®: yra, iki 22 jutiklių
• LCD valdymas: yra
• PA / LNA: nėra
• UDB / Comparator / Opamp: šiame modelyje nenumatyti

---

📏 Mechaniniai parametrai

• Matmenys: 14.5 × 19.2 × 1.6 mm
• Korpusas: 31-SMT
• Jungčių skaičius modulio apačioje: 31 kontaktas

Modulis skirtas montuoti ant pagrindinės plokštės kaip atskiras SMT komponentas. Gamintojas rekomenduoja laikytis antenos zonos išdėstymo reikalavimų ir nepalikti metalo po antenos sritimi arba virš jos, kad būtų užtikrintas tinkamas RF veikimas.

---

🔌 Elektrinės ir ryšio savybės

Pagal gamintojo modulio šeimos dokumentaciją šis modelis naudoja PRoC BLE platformą ir palaiko tipines šios šeimos ryšio bei valdymo funkcijas:

• Belaidis ryšys: Bluetooth® Low Energy
• Dažnių juosta: 2.4 GHz ISM
• Oro sąsajos sparta: 1 Mbps
• Valdymo / duomenų sąsajos: I²C, SPI, UART (per SCB konfigūraciją)
• Programuojamas funkcionalumas: modulis skirtas individualių BLE taikomųjų programų kūrimui

---

🏭 Konstrukcinės ir integravimo ypatybės

CYBLE-012012-10 tinka įrenginiams, kuriuose svarbu sumažinti bendrą sistemos kainą, tačiau nereikalinga gamintojo pateikta Bluetooth SIG kvalifikacija. Dėl to šis variantas dažniausiai aktualus projektams, kuriuose:

• integratorius pats valdo produkto sertifikavimo strategiją,
• nereikalingas viršutinis RF ekranas,
• svarbus suderinamumas su CYBLE-012011-00 formos faktoriumi,
• reikia programuojamo BLE modulio su integruota antena ir baziniais periferiniais blokais.

Kadangi modulis yra pin-to-pin suderinamas su CYBLE-012011-00, jis gali būti patogus sprendimas projektuose, kuriuose svarbus mechaninis ir elektrinis suderinamumas su tos pačios platformos kvalifikuotu variantu.

---

✅ Santrauka

CYBLE-012012-10 yra programuojamas Bluetooth Low Energy 4.1 modulis su integruota takeline antena, 128 KB Flash, 16 KB SRAM, 23 GPIO, 2 SCB, 4 TCPWM, 12 bitų SAR ADC, I²S ir CapSense palaikymu. Modulis dirba -40 °C ... +85 °C temperatūrų diapazone, turi 31-SMT korpusą ir 14.5 × 19.2 × 1.6 mm matmenis. Nuo artimo modelio CYBLE-012011-00 jis skiriasi tuo, kad nėra Bluetooth SIG kvalifikuotas, neturi QDID ir neturi RF metalinio ekrano.

---

📝 Raktažodžiai

CYBLE-012012-10, Infineon, Cypress, EZ-BLE PRoC, Bluetooth Low Energy, BLE 4.1, 31-SMT, trace antenna, 128 KB Flash, 16 KB SRAM, CapSense, I2S, SAR ADC ```
