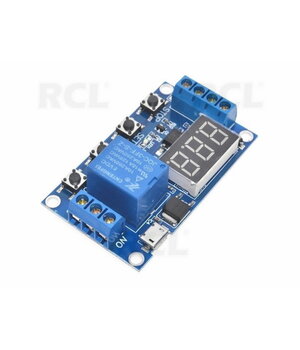

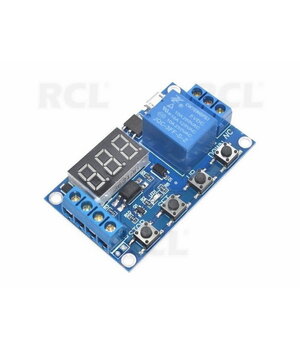

Laiko relės (taimerio) modulis M792 6-20V 10A daugiafunkcinis, su rele, 0-999 sek.

Relės modulis gali veikti septyniais naudotojo pasirenkamais režimais, kad atitiktų individualius poreikius.
Sistemos maitinimo įžeminimas nėra sujungtas su signalo įžeminimu, bet gali būti bendras, prijungus per ARK2 signalo lizdą jungtį GND T - GND. Sistemos privalumas yra tas, kad nutrūkus elektros energijos tiekimui nustatymai išlieka, todėl naudotojas gali būti ramus, kai nėra maitinimo šaltinio, o modulis pradės veikti įprastai, kai bus įjungtas maitinimas.

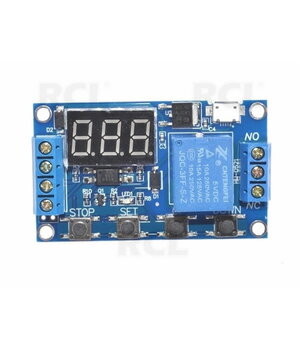

Papildomas mygtukas "STOP" leidžia sustabdyti relės veikimą - ją iš karto išjungti.

Perjungimo režimų aprašymas:

Įjungę maitinimą ir palaukę, paspauskite mygtuką "SET" maždaug 4 sekundes, tada bus rodomas dabartinio darbo režimo numeris. Norėdami jį pakeisti, paspauskite mygtukus "UP" arba "DOWN" ir patvirtinkite naująjį režimą paspausdami mygtuką "SET" bei pereikite prie kito parametro. Tada, priklausomai nuo pasirinkto režimo, nustatome šiuos parametrus: "OP", "LC", "LOP".Nustatę laiką, galime pasirinkti nuo 0,1 sek. iki 999 min. mygtuku "STOP" perkeliame dešimtainį tašką, todėl galime nustatyti tokius plačius intervalus, jei jis dega po trečio skaitmens, laikas nustatomas sekundėmis, jei po 2 skaitmenų - sekundės dešimtosiomis dalimis (0,1 sek.), o kai dega visi 3 skaitmenys, dega minutės. Paspauskite SET mygtuką, kad pereitumėte prie kitų nustatymų, o jiems patvirtinti 3 sekundes palaikykite nuspaudę SET mygtuką.

Santrumpų OP, CL, LOP aprašymas.

Tai yra darbo laiko, uždelsimo ir pakartojimų skaičiaus raidės.
OP - relės įjungimo laikas
CL - relės išjungimo laikas
LOP - pakartojimų skaičius

Elektroninės relės veikimo režimai:

P1.1 - Relė išjungta. Į TRIG įėjimą padavus signalą, relė įjungiama nustatytam laikui - OP. Pasibaigus ekrane rodomam atgaliniam skaičiavimui, relė grįžta į išjungtą būseną. Relė vėl įjungiama po to, kai įjungiamas atstatomasis TRIG signalas.

P1.2 yra P1.1 subrežimas. Dvyniai, palyginti su 1.1, skiriasi tuo, kad, kai relė įjungta, pakartotinai įjungus TRIG signalą skaitiklis atstatomas į 0 ir skaičiavimas pradedamas iš naujo.

P1.3 yra P1.1 subrežimas. Skirtumas tik tas, kad kol relė įjungta, vėl įjungiamas TRIG signalas ir relė iš karto išjungiama.

P2 - relė išjungta. Įjungus signalą, relė įjungiama su iš anksto nustatytu uždelsimu - CL. Praėjus OP laikui (relės įjungimo laikui), relė vėl išjungiama. Pavyzdys: OP - 10 s, CL - 5 s. Įjungus TRIG signalą, po 5 sekundžių relė įsijungs ir 10 sekundžių bus įjungta, tada išsijungs.

P3.1 - Relė išjungta. Įjungus signalą, įsijungs laiko relė - OP. Tuomet jis bus įšaldytas laike - CL. Pakartojimų skaičių nustato funkcija LOP.
Pavyzdys: OP - 10 sek. CL- 2 sek. LOP - 2 kartus. Davus signalą, relė įsijungia 10 sekundžių. (OP), tada 2 sekundes pakabina ragelį. - (CL), tada viskas kartojasi iš naujo (LOP - 2). Jei programos vykdymo metu duodamas TRIG signalas, nustatymai sustabdomi ir atstatomos numatytoji reikšmė.

P3.2 - Įjungus maitinimą, relė bus įjungta per tam tikrą laiką - OP, tada ji bus išjungta per tam tikrą laiką - CL. Visa programa bus įvykdyta tiek kartų, kiek kartų buvo įrašyta -LOP funkcijoje. Jei LOP funkcija nenustatyta (---), visa procedūra bus vykdoma amžinai. Šiuo režimu TRIG įvestis yra neaktyvi!

P-4 - relė išjungta. Įjungus signalą, relė įjungiama ir išlieka įjungta tol, kol yra TRIG signalas. Kai TRIG signalas yra išjungtas, pasibaigus OP laikui relė bus išjungta.

Techniniai duomenys

Maitinimo įtampa 6-20 V DC + micro USB 5 V maitinimo įvestis
Didžiausia srovė 20 mA (50 mA, jei įjungta relė)
Išėjimo apkrova: 10 A
Laiko intervalai: nuo 0,1 s iki 999 min (STOP mygtukas perkelia dešimtainį tašką).
Darbinė temperatūra -40-80 laipsnių Celsijaus
Matmenys: 63 x 38 x 19 mm
Atstumas tarp montavimo angų: 57 x 32 mm
TRIG įtampa - 3-24 VDC (TRIG įžeminimas nėra bendras su maitinimo šaltinio įžeminimu, kad būtų išvengta TRIG įvesties trikdžių dėl maitinimo įtampos, tačiau jį galima pakeisti uždėjus džemperį, pažymėtą GND_T - GND)

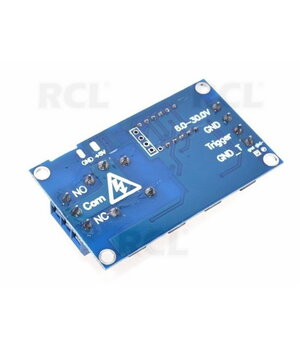

Modulio išėjimų aprašymas:

OUT +, OUT- - išėjimas
6-30 V - modulio maitinimo šaltinio pliusas
GND - modulio maitinimo šaltinio įžeminimas
Paleidimo relės įvestis
GND_T - relės paleidimo įžeminimas
