Universalus akumuliatorių įkroviklis SKYRC iMAX B6mini, 60 W, 6 A, su balansavimo funkcija

Universalus akumuliatorių įkroviklis SKYRC iMAX B6mini, 60 W, 6 A, su balansavimo funkcija

SKYRC iMAX B6mini – mikroprocesoriumi valdomas universalus akumuliatorių įkrovimo ir iškrovimo įrenginys, skirtas LiPo, LiHV, Li-ion, LiFe, NiMH, NiCd ir švino rūgštiniams (Pb) akumuliatoriams. Integruota ličio akumuliatorių elementų balansavimo funkcija padeda suvienodinti atskirų elementų įtampą, o įvairūs įkrovimo, iškrovimo ir laikymo režimai leidžia pritaikyti įrenginį skirtingiems akumuliatoriams. Įkroviklis taip pat gali matuoti akumuliatoriaus įtampą ir vidinę varžą, o per USB jungtį jį galima valdyti kompiuteriu.

Pagrindiniai parametrai: 60 W • 0,1–6 A • LiPo / LiHV / Li-ion / LiFe 1–6S • NiMH / NiCd 1–15S • Pb 2–20 V • Balansavimas iki 200 mA/elementui

Pagrindiniai privalumai

• Įvairių tipų akumuliatorių palaikymas. Vienu įrenginiu galima įkrauti ir iškrauti ličio, nikelio bei švino rūgštinius akumuliatorius, pasirenkant atitinkamą akumuliatoriaus tipą ir įkrovimo programą.
• Integruotas elementų balansavimas. Nepriklausoma balansavimo sistema leidžia įkrauti 2–6 nuosekliai sujungtų ličio akumuliatoriaus elementų rinkinius, suvienodinant atskirų elementų įtampą. Papildomas išorinis balansavimo įrenginys nereikalingas.
• Įvairūs įkrovimo ir priežiūros režimai. Palaikomas įprastas įkrovimas, balansinis įkrovimas, greitasis įkrovimas, laikymo režimas ir iškrovimas. NiMH ir NiCd akumuliatoriams papildomai numatytas automatinis įkrovimas, ciklinis įkrovimas / iškrovimas ir Re-Peak režimas.
• Akumuliatoriaus įtampos ir vidinės varžos matavimas. Galima patikrinti bendrą akumuliatoriaus įtampą ir vidinę varžą, taip pat atskirų ličio akumuliatoriaus elementų parametrus. Šios funkcijos padeda įvertinti elementų tarpusavio skirtumus.
• 10 įkrovimo ir iškrovimo profilių atmintis. Leidžia išsaugoti dažnai naudojamus akumuliatorių parametrus ir greitai juos pasirinkti pakartotiniam naudojimui.
• Kompiuterinis valdymas. Naudojant „Charge Master“ programinę įrangą ir USB jungtį, galima stebėti įkrovimo duomenis, peržiūrėti grafikus, valdyti įkroviklį ir atnaujinti jo programinę įrangą.
• Reguliuojama galutinė įkrovimo įtampa (TVC). Patyrę naudotojai gali koreguoti ličio akumuliatorių įkrovimo pabaigos įtampą pagal gamintojo leistinas ribas.
• Papildomos saugos funkcijos. Reguliuojami įkrovimo talpos ir trukmės apribojimai, automatinis proceso nutraukimas aptikus klaidą bei temperatūrinė apsauga naudojant papildomą temperatūros jutiklį.
• Integruotas aušinimas. Metalinis korpusas ir vidinis ventiliatorius padeda išsklaidyti įkrovimo bei iškrovimo metu susidarančią šilumą.

Naudojimas ir paskirtis

SKYRC iMAX B6mini skirtas RC modelių, bepiločių orlaivių, robotikos projektų ir kitų įrenginių suderinamiems įkraunamiesiems akumuliatoriams prižiūrėti. Jis tinka naudotojams, kuriems reikia reguliuoti įkrovimo srovę, balansuoti ličio akumuliatorių elementus, paruošti akumuliatorius laikymui arba atlikti įtampos ir vidinės varžos patikrą.

Suderinamumas ir apribojimai

• Palaikomi LiPo, LiHV, Li-ion ir LiFe akumuliatoriai su 1–6 nuosekliai sujungtais elementais (1–6S).
• Palaikomi NiMH ir NiCd akumuliatoriai su 1–15 nuosekliai sujungtų elementų.
• Palaikomi 2–20 V švino rūgštiniai akumuliatoriai (Pb).
• Integruotos JST-XH tipo balansavimo jungtys skirtos 2–6S ličio akumuliatorių rinkiniams.
• LiHV režimas palaiko aukštos įtampos ličio polimerų akumuliatorius, kurių įkrovimo pabaigos įtampa gali siekti 4,35 V/elementui.
• Įrenginys vienu metu gali įkrauti vieną akumuliatorių arba vieną akumuliatorių rinkinį.
• Maitinimui reikalingas išorinis 11–18 V nuolatinės srovės šaltinis. Gamintojas rekomenduoja maitinimo šaltinį, galintį tiekti ne mažesnę kaip 6 A srovę.
• Jungiant prie kompiuterio reikalingas USB-A–Micro-USB laidas. Įkroviklis suderinamas su „Charge Master“ programine įranga, skirta „Windows“.
• Gamintojas numato valdymą „iOS“ ir „Android“ įrenginiais naudojant papildomą išorinį „Wi-Fi“ modulį. Integruoto „Wi-Fi“ įkroviklis neturi.
• 230 V kintamosios srovės maitinimas tiesiogiai nepalaikomas – reikalingas atskiras AC/DC maitinimo šaltinis.

Techninės charakteristikos

Konstrukcija ir valdymas

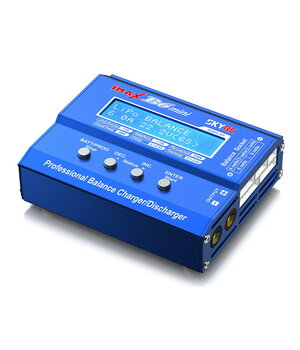

Įkroviklis turi metalinį korpusą, apšviestą LCD ekraną ir keturis valdymo mygtukus. Ekrane rodoma pasirinkta programa, įkrovimo arba iškrovimo srovė, akumuliatoriaus įtampa, proceso trukmė ir perduota elektros įkrova.

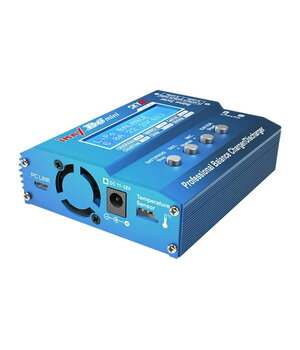

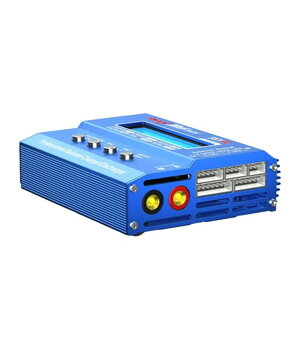

Įrenginyje įrengtos pagrindinės akumuliatoriaus prijungimo jungtys, 2–6S JST-XH balansavimo lizdai, nuolatinės srovės maitinimo įėjimas, Micro-USB sąsaja ir išorinio temperatūros jutiklio jungtis.

Svarbios naudojimo ir saugos pastabos

• Prieš įkrovimą būtina pasirinkti tinkamą akumuliatoriaus tipą, elementų skaičių, įkrovimo srovę ir galutinę įtampą pagal akumuliatoriaus gamintojo reikalavimus.
• 6 A yra maksimali įkrovimo srovė, o ne garantuojama srovė esant bet kuriai akumuliatoriaus įtampai. Faktinę įkrovimo srovę taip pat riboja 60 W maksimali galia.
• Įkraunant kelių elementų ličio akumuliatorius rekomenduojama naudoti balansavimo jungtį.
• Negalima įkrauti neįkraunamųjų, pažeistų ar su įkrovikliu nesuderinamų akumuliatorių.
• Įkroviklio ir akumuliatoriaus negalima palikti be priežiūros. Juos reikia laikyti ant karščiui atsparaus, nedegaus ir nelaidaus paviršiaus.
• Siekiant išvengti trumpojo jungimo, įkrovimo laidą pirmiausia reikia prijungti prie įkroviklio ir tik tada prie akumuliatoriaus. Atjungti reikia atvirkštine tvarka.
• Akumuliatoriaus temperatūrai stebėti ir temperatūrinei apsaugai naudoti reikalingas papildomai įsigyjamas temperatūros jutiklis.

Komplektacija

• SKYRC iMAX B6mini įkroviklis.
• DC maitinimo laidas su krokodiliniais gnybtais.
• Įkrovimo laidas su T tipo ir 4 mm „banana“ jungtimis.
• Įkrovimo laidas su T tipo jungtimi ir krokodiliniais gnybtais.
• Įkrovimo laidas su T tipo ir XT60 jungtimis.
• Įkrovimo laidas su T tipo ir Futaba jungtimis.
• Įkrovimo laidas su T tipo ir JST jungtimis.
