OSCILOGRAFAS - MULTIMETRAS FNIRSI DSO-TC3, 500KHz

„Trys viename“ rankinis oscilografas ir DDS signalų generatorius ir tranzistorių testeris, 500 khz dažnių juostos plotis, 10 MSa/s atrankos dažnis, 6 bangos formų tipai, tranzistorių matavimas

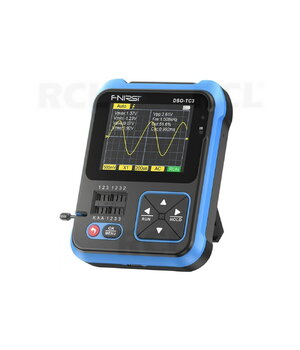

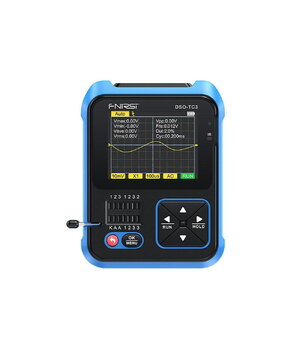

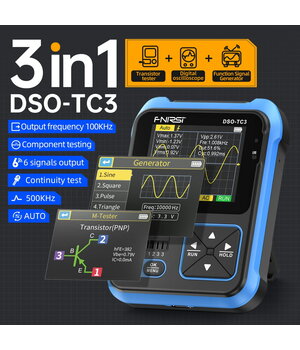

FNIRSI DSO-TC3 išradingai apjungia skaitmeninį oscilografą, elektroninių komponentų testerį, funkcinių signalų generatorių ir kitas funkcijas į vieną. Įrengtas 2.4" dydžio spalvotas TFT ekranas. Įmontuota įkraunama 1500mAh ličio baterija.
DSO-TC3 rankinio oscilografo realaus laiko diskretizavimo dažnis yra 10 MS/s ir 500 kHz dažnių juostos plotis. Su visa trigerio funkcija (vienas, įprastas, automatinis), jis gali būti laisvai naudojamas tiek periodiniams analoginiams, tiek periodiniams skaitmeniniams signalams. Įrengtas efektyvus vieno mygtuko AUTO funkcija - išmatuota bangos forma bus rodoma be sudėtingo reguliavimo.

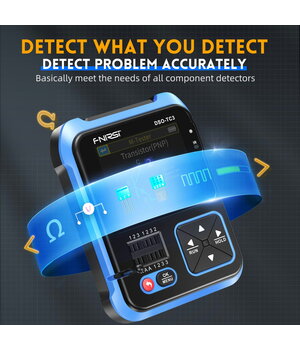

DSO-TC3 tranzistorių testeris gali automatiškai identifikuoti ir matuoti įvairius tranzistorius, įskaitant NPN ir PNP tranzistorius, N kanalų ir P kanalų lauko tranzistorius, diodus, dvigubus diodus, tiristorius ir rezistorius, droselius, kondensatorius ir kt. pasyvinius komponentus. Automatinis kontakto aptikimas. Automatiškai analizuoti NEC protokolo infraraudonųjų spindulių kodą.
DSO-TC3 tranzistorių testeris ypač tinka greitam tranzistorių suporavimui, mišrių paviršinio montavimo ir nemarkiruotų komponentų identifikavimui bei preliminariam mažų partijų komponentų patikrinimui. „Mos Test“ režimu galima išbandyti įvairių tipų tranzistorius ir nustatyti komponento tipą, kontaktų poliškumą, hFE, įjungimo įtampą, sandūros talpą, gali patikrinti talpą, varžą, induktyvumo komponentus ir kt.

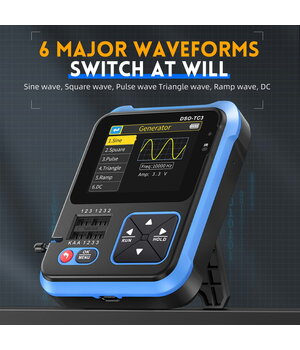

Kiti funkciniai režimai: įskaitant grandinės tęstinumo testą, 0–40 V įėjimo įtampos matavimą, PWM išėjimą, 0–32 V reguliuojamo diodo matavimą, DS18B20 temperatūros jutiklio matavimą, DHT11 temperatūros ir drėgmės jutiklio matavimą. Šešios bangos formos: sinusas, kvadratas, impulsinė, trikampis, pjūklo ir nuolatinė srovė. DSO-TC3 yra mažas ir patogus nešiotis, turi įmontuotą 1500 mAh talpos bateriją, su kuria galite naudotis įrenginiu 6 valandas ir jį galima įkrauti USB-C įkrovikliu.

Oscilografas:
Oscilosgrafo realaus laiko matavimo dažnis yra 10 MSa/s, o dažnių juostos plotis – iki 500 kHz. Jis turi 400 V AC/DC matavimo įtampos diapazoną su naudojant kabelį-daliklį bei paleidimo funkciją. Matuojamas signalas rodomas 2.4 colio ekrane be koregavimų.

Multimetras:
Galima matuoti daug skirtingų komponentų, tokių kaip rezistoriai, kondensatoriai, ritės ir tranzistoriai. Vidinis signalų generatorius su kvadratine, trikampe, impulsine, sinusine, pjūklo formos banga ir nuolatine srove. Reguliuojamas signalo išėjimo dažnis yra 1-100 kHz ir reguliuojama 3.3 V įtampa.

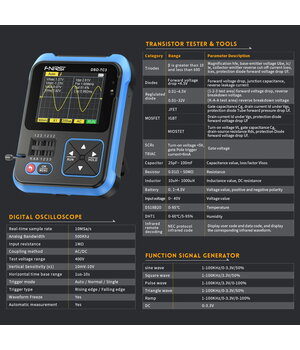

Specifikacijos:
Pralaidumas: 500 kHz
Kanalai: 1
Išvesties signalai: kvadratas, trikampis, impulsas, sinusas, pjūklas ir nuolatinė srovė
Taktinis dažnis: 10 MSa/s
Vertikali skalė: 10 mV/pad - 10 V/dpad
Horizontali skalė: 1 μs/pad - 10 s/pad
Trigerio režimas: automatinis / normalus / Vienkartinis
Rezistorius: 0,01 Ω - 50 MΩ
Kondensatorius: 5 pF - 100 mF
Induktorius: 10 μH - 1000 mH
Baterija: 0,1 V - 4,5 V
Įėjimo įtampa: 0 V - 40 V
Ekranas: 2,4 colio TFT spalvotas

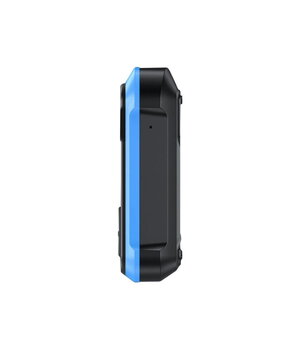

Matmenys: 103 x 79 x 31 mm

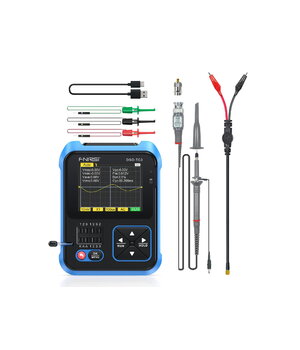

Priedai:
1x DSO-TC3
Oscilografo kabelis P6100
3x bandomieji gnybtai
1x USB-C laidas
