RELĖ 24V 3A 250 V AC HK4100F-DC

# HK4100F-DC 24V SHG 6 kontaktų elektromagnetinė relė

## Prekės aprašymas

**HK4100F-DC24V-SHG** – kompaktiška elektromagnetinė PCB relė su **24 V DC valdymo rite** ir vienu perjungiamuoju kontaktu **1C / SPDT (NO + NC)**. Relė skirta elektrinėms grandinėms komutuoti naudojant nedidelės galios valdymo signalą.

Modelis turi šešis išvadus ir yra montuojamas tiesiai į spausdintinę plokštę. Viena kontaktų grupė leidžia pasirinkti normaliai atvirą arba normaliai uždarą grandinę, todėl relė tinkama įvairioms automatikos, valdymo, apsaugos ir elektronikos sistemoms.

Relės kontaktai gali komutuoti iki **3 A esant 250 V AC** arba iki **3 A esant 30 V DC** varžinei apkrovai. Kompaktiškas hermetizuotas korpusas padeda apsaugoti vidinį mechanizmą nuo litavimo fliuso, dulkių ir aplinkos poveikio.

## Pagrindinės savybės

- 24 V nuolatinės srovės valdymo ritė
- Vienas perjungiamasis kontaktas – 1C / SPDT
- Normaliai atviras NO ir normaliai uždaras NC kontaktai
- Iki 3 A kontaktų komutavimo srovė
- Tinka 250 V AC ir 30 V DC grandinėms
- Kompaktiškas, spausdintinei plokštei skirtas korpusas
- 6 kontaktų išdėstymas
- Plastiku hermetizuota konstrukcija
- Nedidelė ritės vartojama galia
- Greitas suveikimas ir atsileidimas
- Ilgas mechaninis tarnavimo laikas
- RoHS reikalavimus atitinkantis gaminys

## Techniniai parametrai

| Parametras | Reikšmė |
|---|---|
| Modelis | HK4100F-DC24V-SHG |
| Gamintojas / prekės ženklas | HUIKE |
| Relės tipas | Elektromagnetinė PCB relė |
| Ritės tipas | DC |
| Nominali ritės įtampa | 24 V DC |
| Ritės varža | Apie 2,88 kΩ, esant 20 °C |
| Ritės nominali galia | Apie 0,20 W |
| Apytikslė ritės srovė | Apie 8,3 mA |
| Kontaktų konfigūracija | 1C / SPDT / perjungiamasis kontaktas |
| Kontaktai | COM, NO ir NC |
| Kontaktų grupių skaičius | 1 |
| Maksimali komutavimo srovė | 3 A |
| Nominali kontaktų apkrova | 3 A / 250 V AC |
| Nominali DC kontaktų apkrova | 3 A / 30 V DC |
| Maksimali komutavimo įtampa | Iki 300 V AC arba 60 V DC pagal serijos specifikaciją |
| Maksimali komutavimo galia | 750 VA arba 90 W |
| Pradinė kontaktų varža | Iki 100 mΩ |
| Suveikimo laikas | Iki 6 ms konkretaus modelio specifikacijoje |
| Atsileidimo laikas | Iki 4 ms konkretaus modelio specifikacijoje |
| Izoliacijos varža | Ne mažesnė kaip 100 MΩ, matuojant 500 V DC |
| Elektrinis atsparumas tarp ritės ir kontaktų | 1000 V AC, 1 minutę |
| Elektrinis atsparumas tarp atvirų kontaktų | 500 V AC, 1 minutę |
| Elektrinis tarnavimo laikas | Iki 100 000 operacijų, esant nominaliai apkrovai |
| Mechaninis tarnavimo laikas | Iki 10 000 000 operacijų be apkrovos |
| Maksimalus elektrinis perjungimo dažnis | 30 operacijų per minutę |
| Maksimalus mechaninis perjungimo dažnis | 300 operacijų per minutę |
| Darbinė temperatūra | Nuo –25 °C iki +70 °C |
| Santykinė aplinkos drėgmė | 35–85 % RH |
| Vibracijos atsparumas | 10–55 Hz, 1,5 mm amplitudė |
| Funkcinis smūgio atsparumas | Iki 10 g |
| Ardomasis smūgio atsparumas | Iki 100 g |
| Išvadų skaičius | 6 |
| Montavimo būdas | THT, montuojama į PCB |
| Korpuso tipas | Plastiku hermetizuotas |

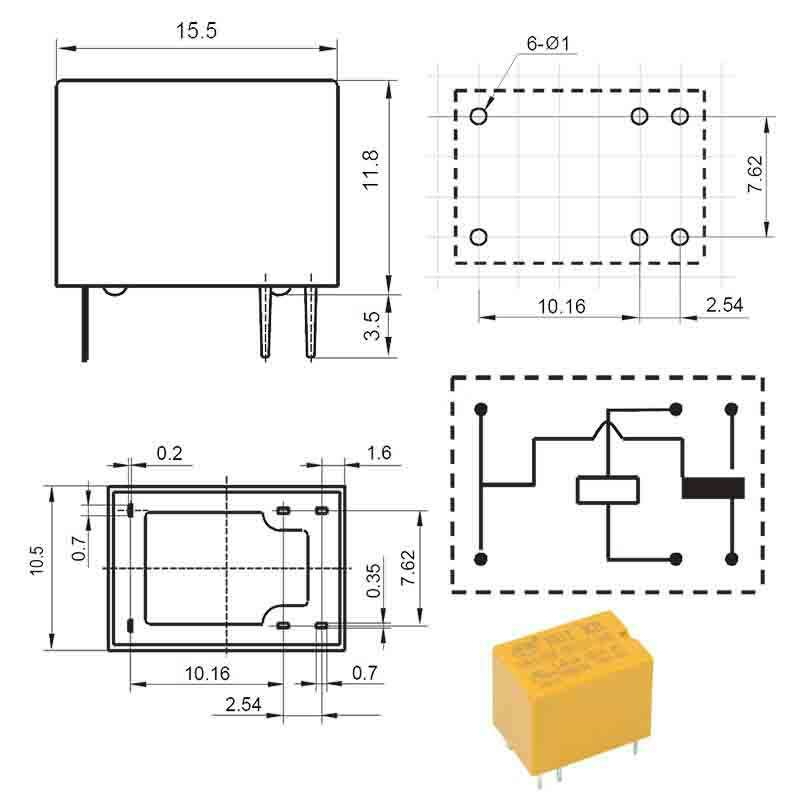

| Apytiksliai matmenys | 15,5 × 10,5 × 11,8 mm |
| Apytikslis svoris | 3,5 g |
| Atitiktis | RoHS |

## Kontaktų veikimas

Kai į relės ritę nepaduodama 24 V DC įtampa:

- bendrasis kontaktas **COM** yra sujungtas su normaliai uždaru kontaktu **NC**;
- normaliai atviras kontaktas **NO** yra atjungtas.

Kai į ritę paduodama 24 V DC įtampa:

- relė suveikia;
- COM kontaktas atsijungia nuo NC;
- COM kontaktas susijungia su NO.

Tokia kontaktų schema leidžia relei įjungti vieną grandinę ir tuo pačiu metu išjungti kitą.

## Pritaikymo sritys

HK4100F-DC24V-SHG relė gali būti naudojama:

- automatikos ir valdymo plokštėse;
- apsaugos ir signalizacijos sistemose;
- maitinimo šaltiniuose;
- įkrovikliuose ir maitinimo valdikliuose;
- šildymo, vėdinimo ir temperatūros valdymo įrenginiuose;
- mikrovaldiklių projektuose;
- Arduino, ESP32, STM32 ir kitose valdymo sistemose;
- buitinių prietaisų valdymo plokštėse;
- apšvietimo valdymo grandinėse;
- variklių, ventiliatorių, vožtuvų ir elektromagnetų valdymui;
- bandymų, matavimo ir laboratorinėje įrangoje;
- nedidelės galios pramoninės automatikos įrenginiuose.

## Montavimo ir naudojimo pastabos

Relės ritė turi būti maitinama **24 V DC įtampa**. Valdant relę mikrovaldikliu arba loginiu išėjimu paprastai reikalingas tranzistorinis relės valdiklis, nes mikrovaldiklio išėjimas neturėtų tiesiogiai maitinti relės ritės.

Lygiagrečiai ritei rekomenduojama prijungti apsauginį diodą, kuris sumažina indukcinį įtampos impulsą išjungiant relę. Diodo katodas jungiamas prie teigiamo ritės išvado, o anodas – prie neigiamo išvado.

Nurodyta 3 A kontaktų apkrova taikoma daugiausia varžinėms apkrovoms. Valdant variklius, transformatorius, elektromagnetus, kaitrines lempas, LED maitinimo šaltinius ar kitas didelę paleidimo srovę turinčias apkrovas, leidžiama kontaktų srovė turi būti sumažinta. Prireikus turi būti naudojama papildoma kontaktų apsauga, RC grandinė, varistorius arba galingesnė relė.

Prieš projektuojant spausdintinę plokštę būtina patikrinti konkrečios relės apačios kontaktų išdėstymą ir gamintojo PCB montavimo schemą.

## Komplektacija

- 1 × HK4100F-DC24V-SHG 24 V DC elektromagnetinė relė
