KONNWEI KW340 OBD2 automobiļu diagnostikas skeneris

KONNWEI KW340 ir vadu OBD2 / EOBD diagnostikas skeneris, kas paredzēts ātrai automobiļa dzinēja vadības un izmešu kontroles sistēmu pārbaudei. Ierīce ļauj nolasīt un dzēst diagnostikas kļūdu kodus, skatīt sensoru datus reāllaikā, pārbaudīt izmešu monitoru gatavību un apskatīt parametrus, kurus vadības bloks saglabājis kļūdas rašanās brīdī.

Liels 2,8 collu krāsu TFT displejs, ērti izvietotas vadības pogas un atsevišķi ātrās piekļuves taustiņi padara skeneri ērtu gan automobiļu īpašniekiem, gan autoservisu darbiniekiem. Iebūvēts akumulators nav nepieciešams, jo ierīce saņem barošanu tieši no automobiļa 16 kontaktu OBD2 diagnostikas ligzdas.

Galvenās funkcijas

• automātiska skenēšana palaišanas laikā vai manuāls savienojums ar ECU;
• dzinēja kļūdu kodu nolasīšana un dzēšana;
• apstiprināto, gaidošo un pastāvīgo DTC kodu attēlošana, ja automobilis tos atbalsta;
• iebūvēta kļūdu kodu skaidrojumu meklēšana;
• sensoru datu plūsma reāllaikā;
• Freeze Frame datu apskate;
• I/M Readiness izmešu monitoru gatavības pārbaude;
• O2 skābekļa sensoru monitoru tests;
• automobiļa iekšējo monitoru testu rezultāti;
• EVAP sistēmas testa atbalsts, ja to atļauj automobiļa ECU;
• VIN, CIN un CVN informācijas nolasīšana;
• akumulatora sprieguma un tā izmaiņu grafika pārbaude;
• zaļš, dzeltens un sarkans stāvokļa LED indikators;
• atsevišķi DTC, I/M, VIN un Battery Check taustiņi;
• dienas un nakts displeja tēmas;
• daudzvalodu lietotāja saskarne;
• programmatūras atjaunināšana un datu drukāšana ar datoru;
• USB Type-C pieslēgvieta;
• nav nepieciešams viedtālrunis, lietotne vai Bluetooth savienojums.

Diagnostikas funkcijas

Kļūdu kodu nolasīšana

KW340 nolasa standarta OBD2 diagnostikas kļūdu kodus, kas saistīti ar dzinēja un izmešu kontroles sistēmu. Atkarībā no automobiļa atbalsta ierīce var parādīt apstiprinātos, gaidošos un pastāvīgos kodus.

Iebūvētā DTC meklēšana palīdz izprast izvēlētā koda nozīmi un noteikt sistēmu, ar kuru kļūda var būt saistīta.

Kļūdu kodu dzēšana

Pēc faktiskā bojājuma cēloņa novēršanas skeneris ļauj dzēst kodus un izslēgt Check Engine / MIL indikatoru. Kodu dzēšana var arī izdzēst Freeze Frame datus un atiestatīt izmešu monitoru gatavības stāvokli.

Reāllaika dati

Skeneris var attēlot ECU pārraidītos parametrus, piemēram:

• dzinēja apgriezienus;
• dzesēšanas šķidruma temperatūru;
• ieplūdes gaisa temperatūru;
• droseles stāvokli;
• aprēķināto dzinēja slodzi;
• īstermiņa un ilgtermiņa degvielas korekciju;
• skābekļa sensoru datus;
• automobiļa ātrumu;
• citus automobiļa atbalstītos OBD2 parametrus.

Pieejamo parametru skaits ir atkarīgs no konkrētā automobiļa ECU.

Freeze Frame

Funkcija parāda galvenos dzinēja darbības parametrus, kurus ECU automātiski saglabāja kļūdas koda reģistrēšanas brīdī. Tas palīdz noteikt apstākļus, kuros kļūda radās.

I/M Readiness

I/M Readiness funkcija pārbauda, vai automobiļa izmešu monitori ir pabeiguši pašpārbaudes ciklus. Tā ir noderīga pirms tehniskās apskates vai pēc kļūdu kodu dzēšanas.

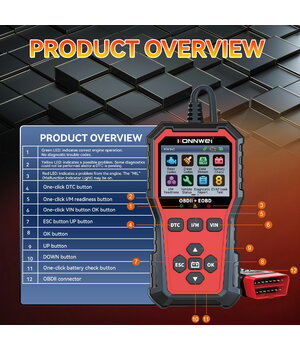

LED indikatori ļauj ātri novērtēt stāvokli:

• zaļš — kļūdu kodu nav un monitori ir gatavi;
• dzeltens — iespējami gaidoši kodi vai nepabeigti monitori;
• sarkans — konstatēta kļūda vai aktīvs MIL indikators.

O2, EVAP un iekšējo monitoru testi

Ierīce var nolasīt skābekļa sensoru monitoru rezultātus, periodiski uzraudzītu izmešu komponentu testu datus un, ja to atļauj automobiļa ECU, aktivizēt EVAP sistēmas testu.

Transportlīdzekļa informācija

KW340 var nolasīt:

• VIN — transportlīdzekļa identifikācijas numuru;
• CIN — kalibrācijas identifikācijas numuru;
• CVN — kalibrācijas pārbaudes numuru.

Akumulatora sprieguma tests

Atsevišķs ātrās piekļuves taustiņš atver sprieguma testu un parāda tā izmaiņas grafikā. Funkcija ļauj sākotnēji novērtēt spriegumu dzinēja iedarbināšanas laikā un ģeneratora uzlādes spriegumu.

Tas nav pilnvērtīgs akumulatora ietilpības, CCA, iekšējās pretestības vai SOH testeris.

Savietojamība

KONNWEI KW340 ir paredzēts automobiļiem ar standarta 16 kontaktu OBD2 / EOBD ligzdu un atbalsta CAN un citus standarta OBD2 sakaru protokolus.

Vispārīgas savietojamības vadlīnijas:

• lielākā daļa ASV tirgum paredzēto automobiļu no 1996. modeļa gada;
• lielākā daļa Eiropas benzīna automobiļu aptuveni no 2001. gada;
• lielākā daļa Eiropas dīzeļautomobiļu aptuveni no 2004. gada;
• OBD2 / EOBD prasībām atbilstoši Āzijas un citu reģionu automobiļi.

Pirms iegādes ieteicams pārbaudīt, vai automobilim ir 16 kontaktu OBD2 ligzda un tas atbalsta standarta OBDII / EOBD dzinēja diagnostiku.

Tehniskie parametri

Parametrs	Vērtība
Modelis	KONNWEI KW340
Ierīces tips	Vadu OBD2 / EOBD diagnostikas skeneris
Diagnostikas joma	Dzinēja un izmešu kontroles sistēma
Displejs	2,8″ krāsu TFT
Izšķirtspēja	320 × 240 pikseļi
Darba spriegums	8–18 V
Darba strāva	Aptuveni 131–171 mA
Barošana	No automobiļa OBD2 ligzdas
Automobiļa savienotājs	16 kontaktu DLC / OBD2
Datora pieslēgvieta	USB Type-C
Izmēri	163 × 85,5 × 23,5 mm
Svars	Aptuveni 0,36 kg
Darba temperatūra	0–60 °C
Uzglabāšanas temperatūra	–20–70 °C
Ātrās piekļuves taustiņi	DTC, I/M, VIN, Battery Check
Displeja režīmi	Dienas un nakts tēma
Programmatūras atjaunināšana	Ar datoru
Datu drukāšana	Ar datoru
Bezvadu savienojums	Nav — vadu darbība

Atbalstītās saskarnes valodas

Ražotājs norāda šādas izvēlnes valodas:

• angļu;
• vācu;
• franču;
• krievu;
• spāņu;
• poļu;
• itāļu;
• portugāļu;
• nīderlandiešu.

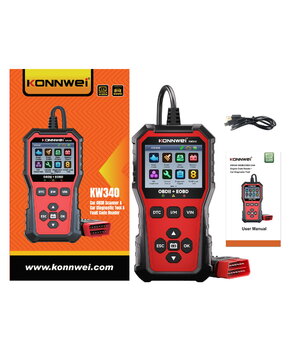

Komplektācija

• KONNWEI KW340 diagnostikas skeneris;
• 16 kontaktu OBD2 kabelis;
• USB Type-C kabelis;
• lietotāja rokasgrāmata;
• rūpnīcas iepakojums.

Komplektācija var atšķirties atkarībā no piegādes partijas vai pārdevēja.

Svarīga informācija

KONNWEI KW340 galvenokārt paredzēts standarta OBD2 dzinēja un izmešu diagnostikai. Tas nav visu automobiļa sistēmu diagnostikas skeneris un parasti nenodrošina pilnvērtīgu ABS, SRS drošības spilvenu, automātiskās pārnesumkārbas, virsbūves elektronikas, imobilaizera vai citu ražotāja specifisko moduļu diagnostiku.

Faktiskais funkciju un pieejamo datu apjoms ir atkarīgs no automobiļa markas, modeļa, izlaiduma gada un ECU atbalstītajiem OBD2 režīmiem.
